如何下载谷歌地球高程数据为DEM

2016-7-21 16:26:48 0人评论 1142次浏览 分类:技术文章

DEM(Digital Elevation Model,缩写DEM)是一定范围内规则格网点的平面坐标(X,Y)及其高程(Z)的数据集,它主要是描述区域地貌形态的空间分布,是通过等高线或相似立体模型进行数据采集(包括采样和量测),然后进行数据内插而形成的。DEM是对地貌形态的虚拟表示,可派生出等高线、坡度图等信息,也可与DOM或其它专题数据叠加,用于与地形相关的分析应用,同时它本身还是制作DOM的基础数据。
这里我们将讲述如何将谷歌地球的高程值下载并转换为DEM格式,希望对大家有所帮助。
获取更多免费软件、技术加群:329081749

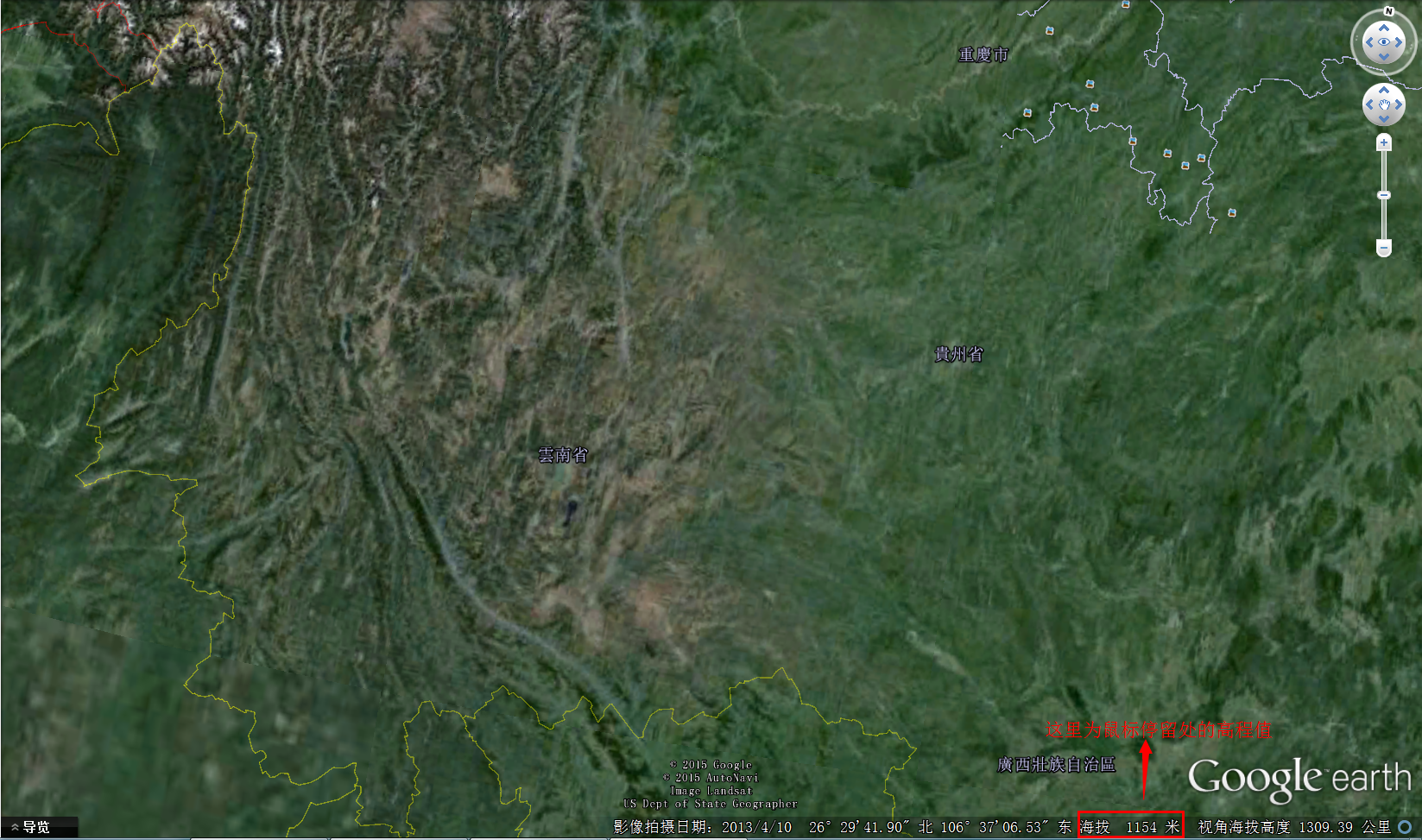

图1
1、材料准备
水经谷歌地球高程下载器、ArcGIS 10.2
水经谷歌地球高程下载器下载地址:http://www.rivermap.cn/download/mddem.exe
2、获取步骤
2.1框选下载区域

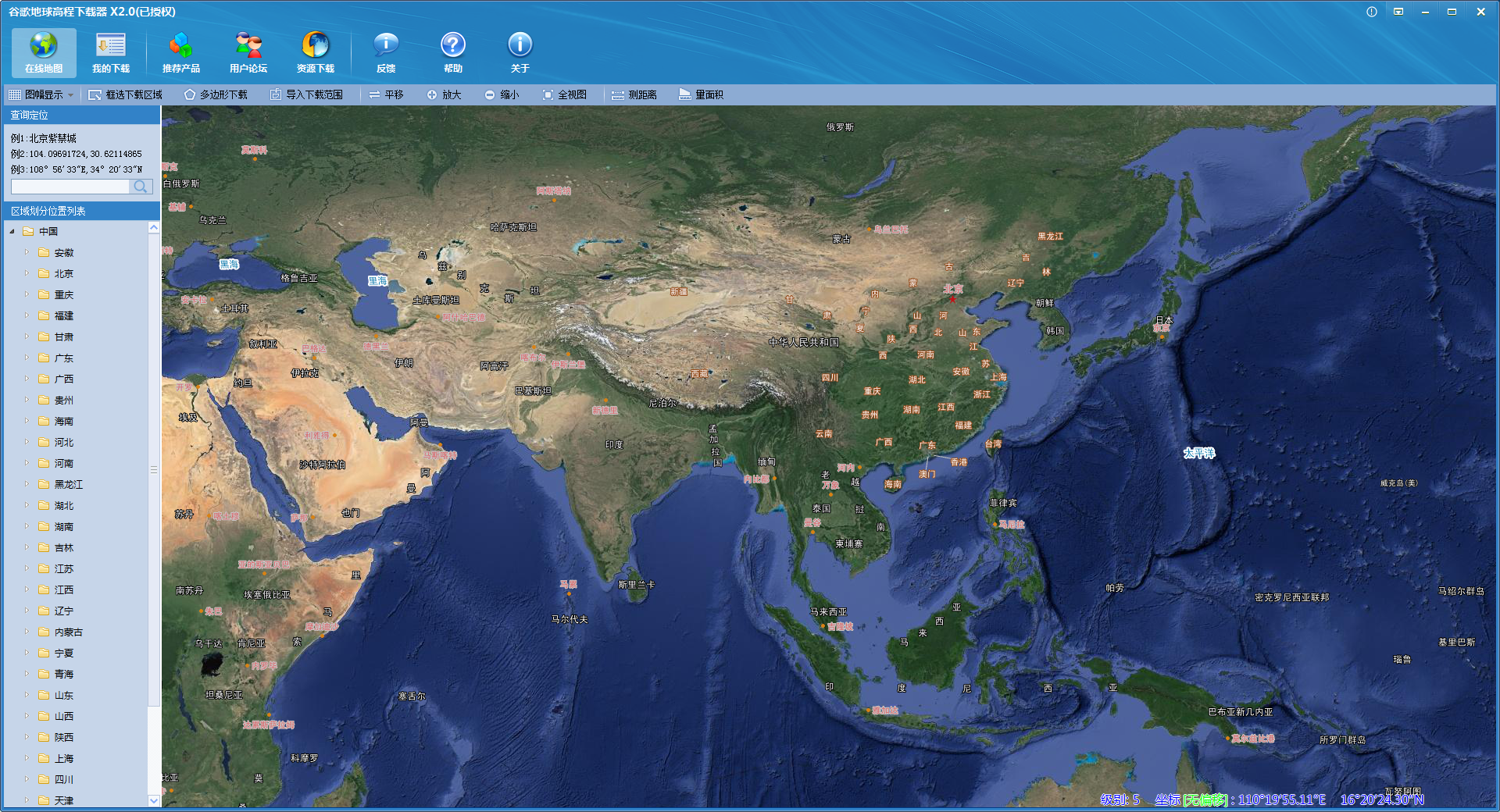

打开水经谷歌地球高程下载器(图2),将地图缩放至全球可见,单击“框选下载区域”,然后在显示的图层上框选上全球(图3)

图2


图3

2.2新建下载任务

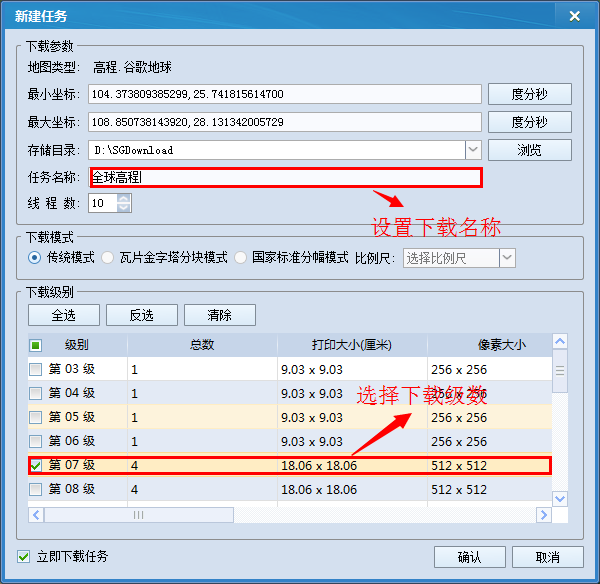

在框选处双击左键,弹出“新建任务”对话框(图4),在对话框内可以设置下载名称和选择下载的级数,这里我选择的是7级的数据进行下载。单击“确认”开始下载。

图4

2.3预览下载影像

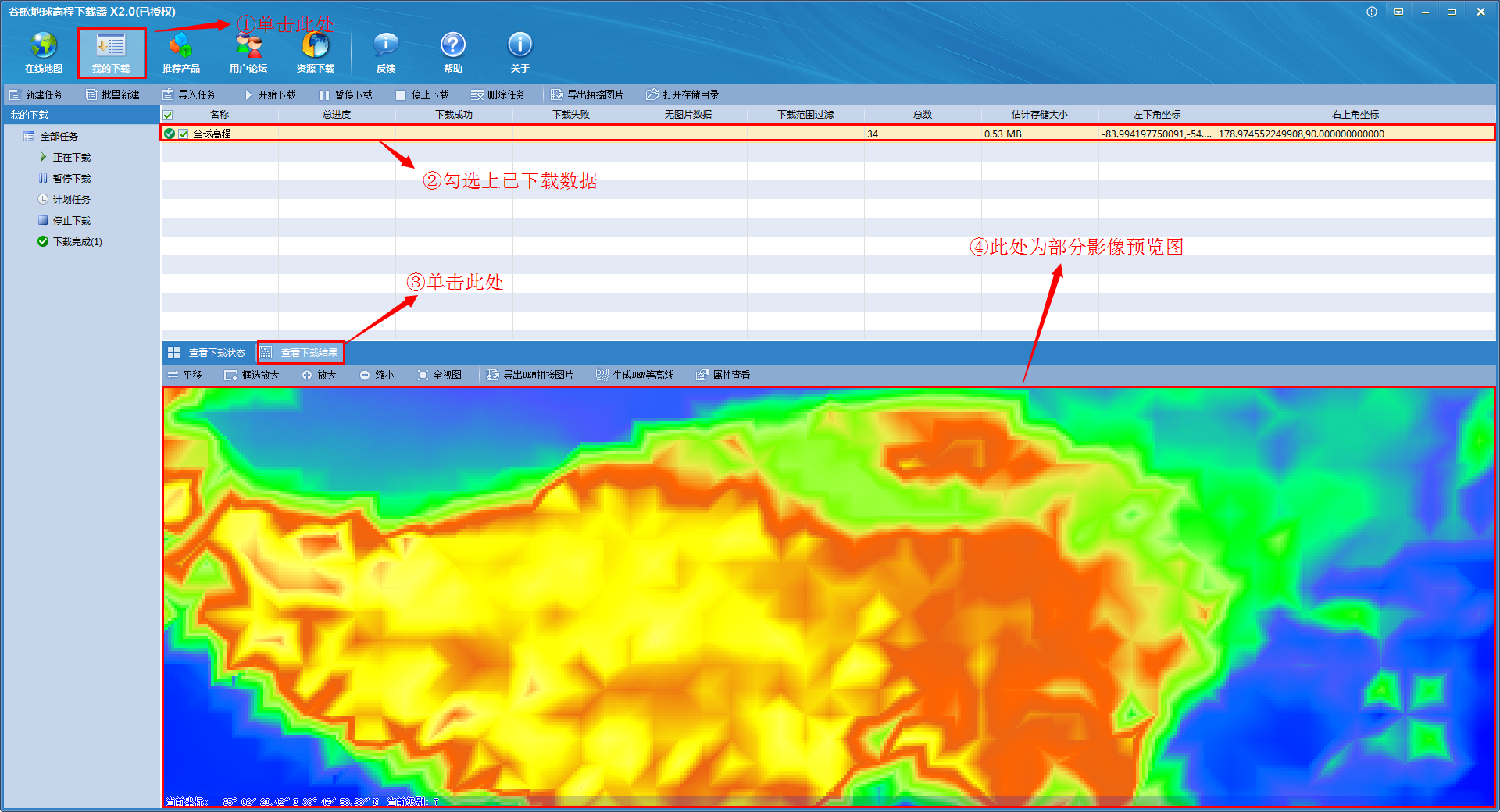

点击“我的下载”,勾选上自己下载的影像,点击“查看下载结果”可以预览自己下载的影像(图5)

图5
2.4导出为DEM格式

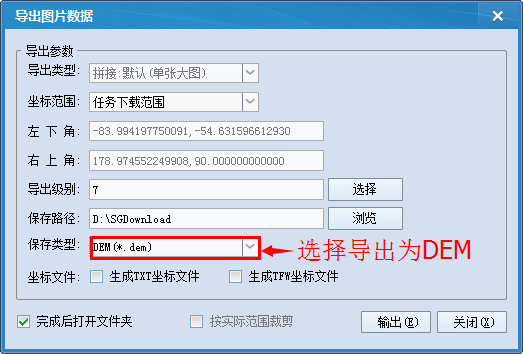

点击“导出DEM拼接图片”,弹出“导出图片数据”对话框,在“保存类型”一栏选择“DEM(*.dem)”(图6),单击“输出”生成DEM。导出完成后找到导出文件所在的位置,可以看到生成的DEM文件(图7)。

图6

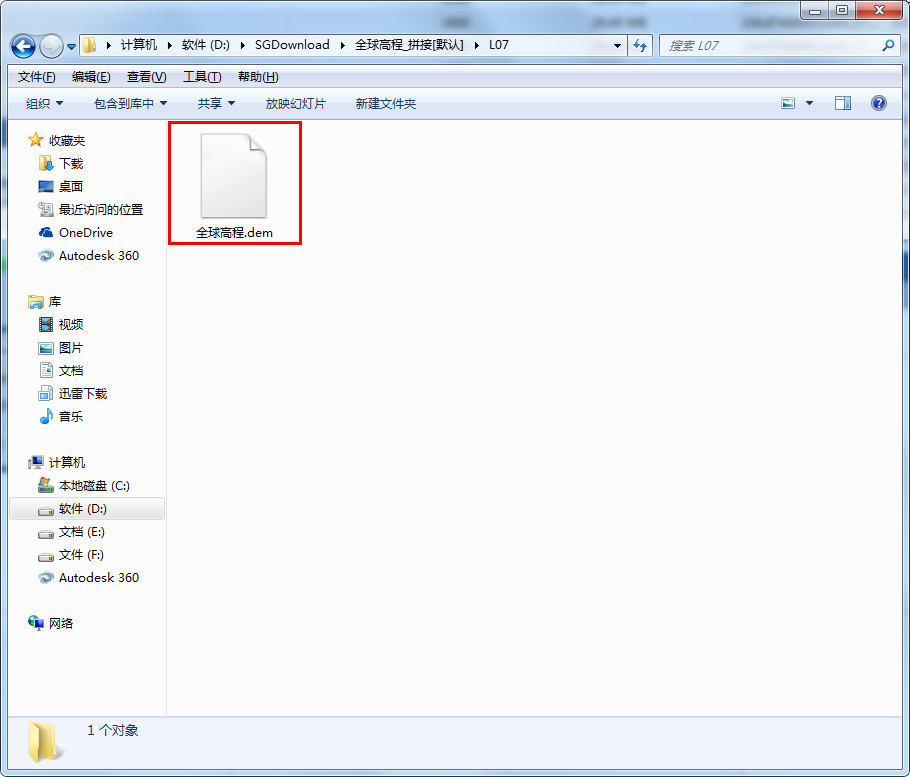

图7

3、打开DEM文件
3.1*.dem文件格式说明
大家可能已经注意到了,在图7中的DEM文件的图标像一张白纸,这说明该文件不能直接打开,那么我们应该如何才能打开它呢,那么就需要我们先对*.dem文件的格式进行一下说明和了解。

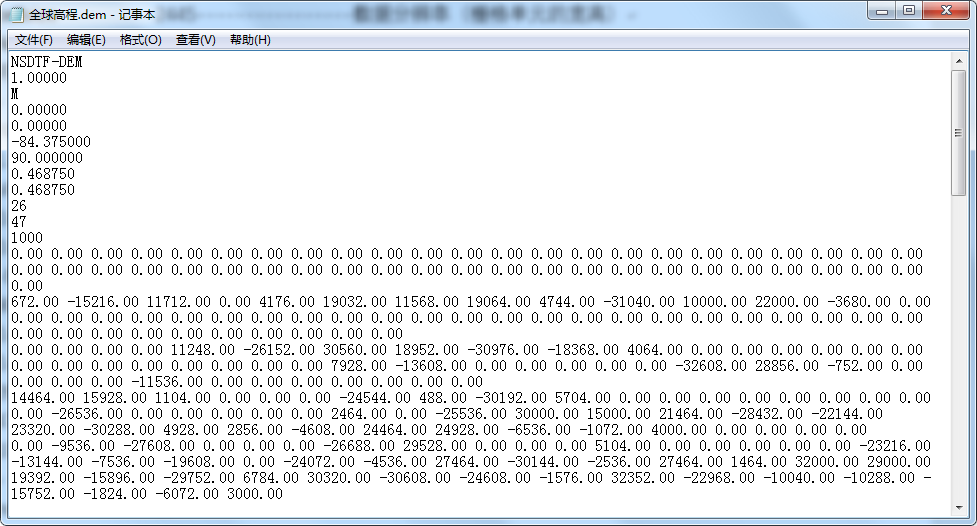

以记事本的方式打开(针对个别比较大的DEM,可以用UltraEdit编辑器打开)刚刚导出的DEM,我们会发现它是明码格式的(图8)

图8

NSDTF-DEM-----DataMark:中国地球空间数据交换格式-格网数据交换格式(CNSDTF-RAS或CNSDTF-DEM)的标志。基本部分,不可缺省。
1.00000-----Version:该空间数据交换格式的版本号,如1.0。基本部分,不可缺省。
M-----Unit:坐标单位,K表示公里,M表示米,D表示以度为单位的经纬度,S表示以度分秒表示的经纬度(此时坐标格式为DDDMMSS.SSSS, DDD为度, MM为分, SS.SSSS为秒)。基本部分,不可缺省。
0.00000-----Alpha: 方向角。基本部分,不可缺省。
0.00000-----Compress: 压缩方法。0表示不压缩,1表示游程编码。基本部分,不可缺省。
-84.375000-----X0:左上角原点X坐标。基本部分,不可缺省。
90.000000-----Y0:左上角原点Y坐标。基本部分,不可缺省。
0.468750-----DX:X方向的间距。基本部分,不可缺省。
0.468750-----DY:Y方向的间距。基本部分,不可缺省。
26-----Row:行数。基本部分,不可缺省。
47-----Col:列数。基本部分,不可缺省。
1000-----HZoom:高程放大倍率。基本部分,不可缺省。设置高程的放大倍率,使高程数据可以整数存贮,如高程精度精确到厘米,高程的放大倍率为100。如果不是DEM则HZoom为1。
下面就是具体的栅格数据值:
0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
672.00 -15216.00 11712.00 0.00 4176.00 19032.00 11568.00 19064.00 4744.00 -31040.00 10000.00 22000.00 -3680.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
3.2 DEM文件的打开
由于我们是使用ArcGIS打开DEM,要使用这种数据就需要转换成ArcGIS支持的数据格式,如转换成ArcGIS支持的GRID数据,就可以使用以下方法。
由于栅格单元数据值记录方式基本一样,主要是头文件信息不同,所以我们可以修改其文件头,将其的文件头修改成ArcGIS GRID的文件头,使得ArcGIS能够读取。ArcGIS GRID数据的文件头按如下方式记录相关信息(这也是修改后的文件头):
ncols            47----------------数据列数
nrows            26----------------数据行数
xllcorner        -84.375000----------------数据左上角的X值
yllcorner        90.000000----------------数据左上角的Y值
cellsize         2445----------------数据分辨率(栅格单元的宽高)
NODATA_value     -99999----------------无值数据标志(一般都是这个数值)

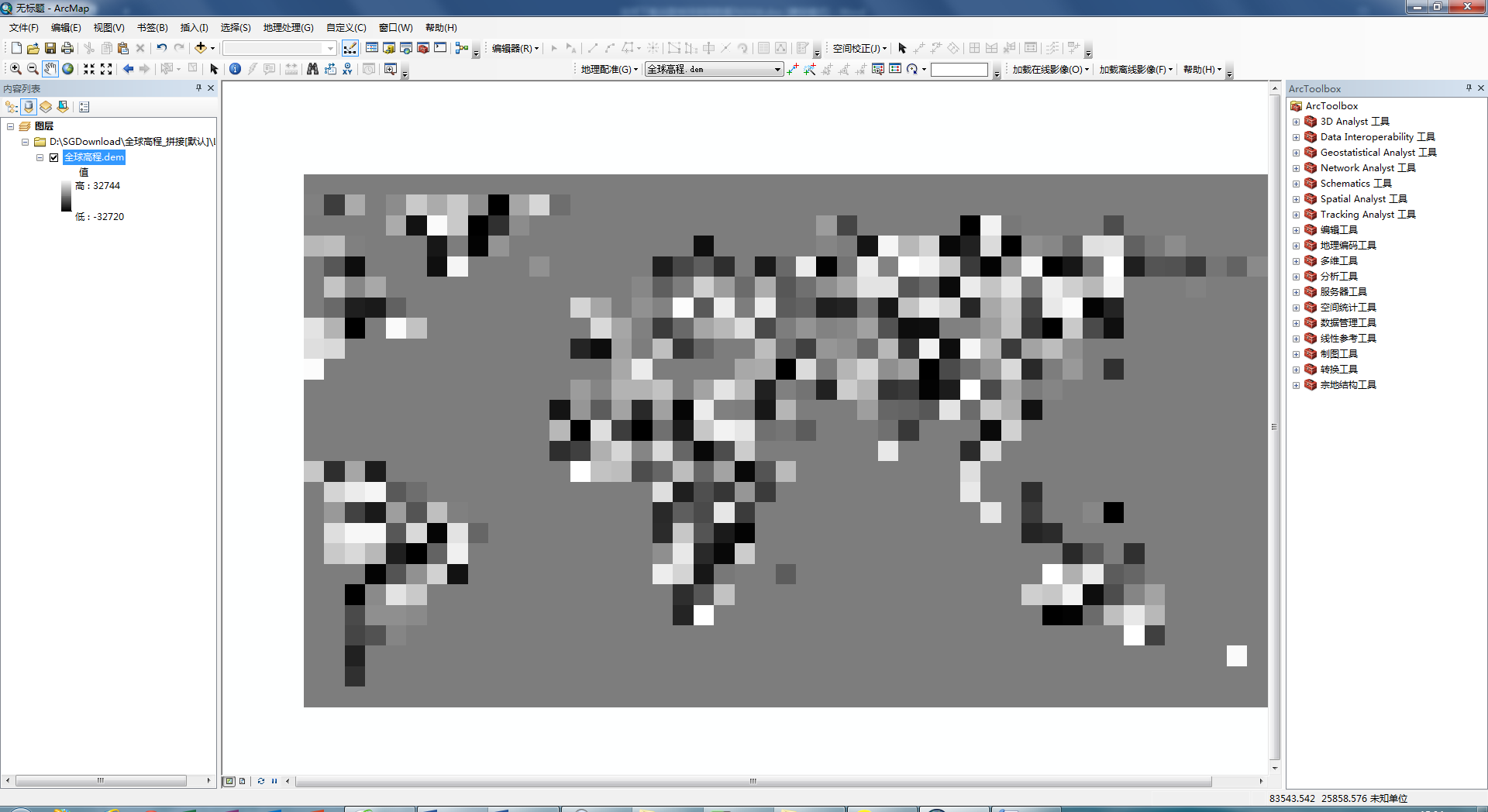

将文件头改成以上的形式就能够加载到ArcGIS里面,如图9


图9

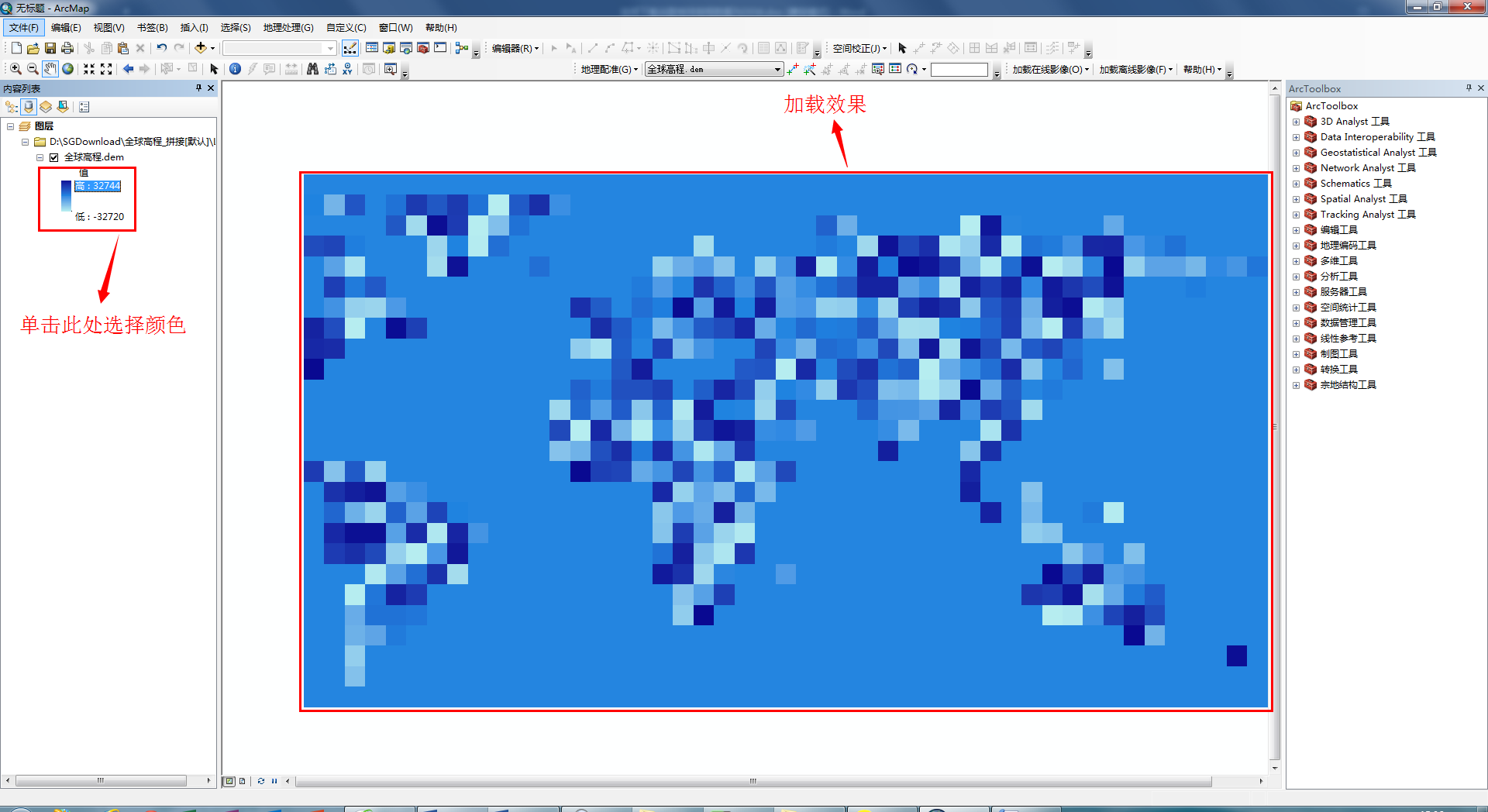

我们也可以将图片的颜色修改一下,使之看起来好看一些(图10)

图10

4、结语
由于*.dem文件的特殊性,需要我们对其进行修改才能够打开,通过修改过后我们就能够将其加载到ArcGIS并且呈现出来。
