如何将下载器导出的多张大图实现无缝拼接

2016/7/21 16:26:06 0人评论 18865 次


有的朋友可能会遇到这样的情况,当使用下载器导出单张大图的时候不能顺利的导出,究其原因是导出的数据量太大了,这个时候就需要将导出的类型修改为导出多张大图,那么在导出了多张大图之后如何才能将其无缝拼接成单张大图又是一个问题,那么,现在小编教大家一个办法,将导出的多张大图实现无缝的拼接。

01

材料准备
水经万能地图下载器  ArcGIS 10.2
水经万能地图下载器下载地址:http://www.rivermap.cn/download/mdwn.exe

02

拼接步骤

2.1下载影像

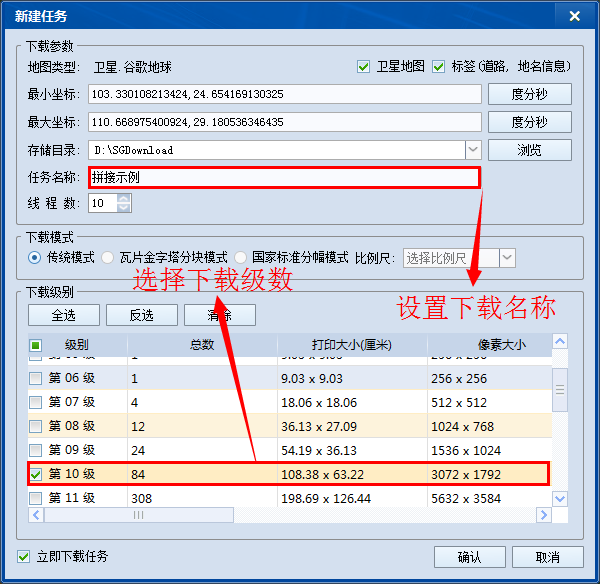

打开水经万能地图下载器,点击“框选下载区域”,在地图上框选上一个区域(图1);双击左键,弹出“新建任务”对话框,设置好现在影像的名称和选择级数(图2),这里我选择的是10级的影像进行下载,单击“确认”开始下载影像。

图1


图2

2.2影像的导出

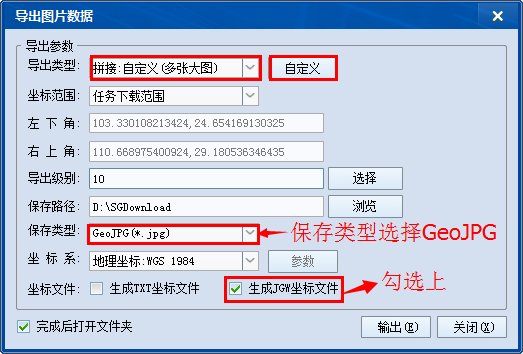

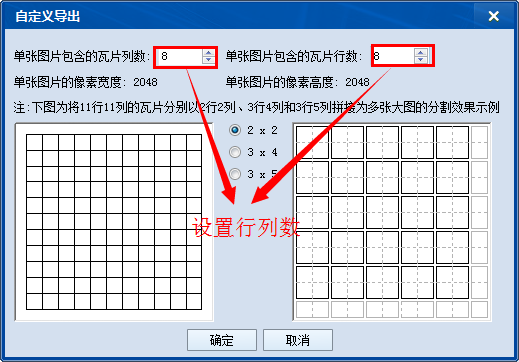

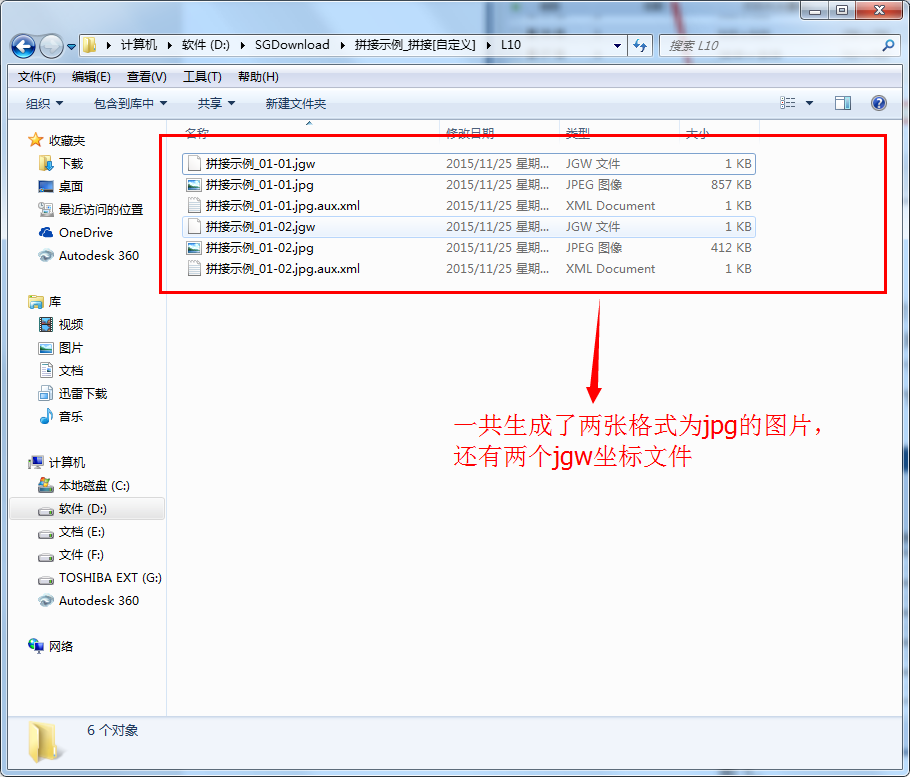

勾选上刚刚下载的影像,点击“导出拼接图片”,弹出“导出图片数据”对话框,在“导出类型”一栏选择“拼接:自定义(多张大图)”,点击“自定义”对导出的多张大图•进行设置(图3),这里我设置的瓦片行列数均是8,点击“确定”回到“导出数据”对话框,保存类型选择GeoJPG,勾选上“生成JGW坐标文件”(图4),单击“输出”生成多张图片。生成完成后打开保存图片的文件夹,会发现一共生成了两张图片(图5)。

图3


图4


图5

2.3影像的拼接

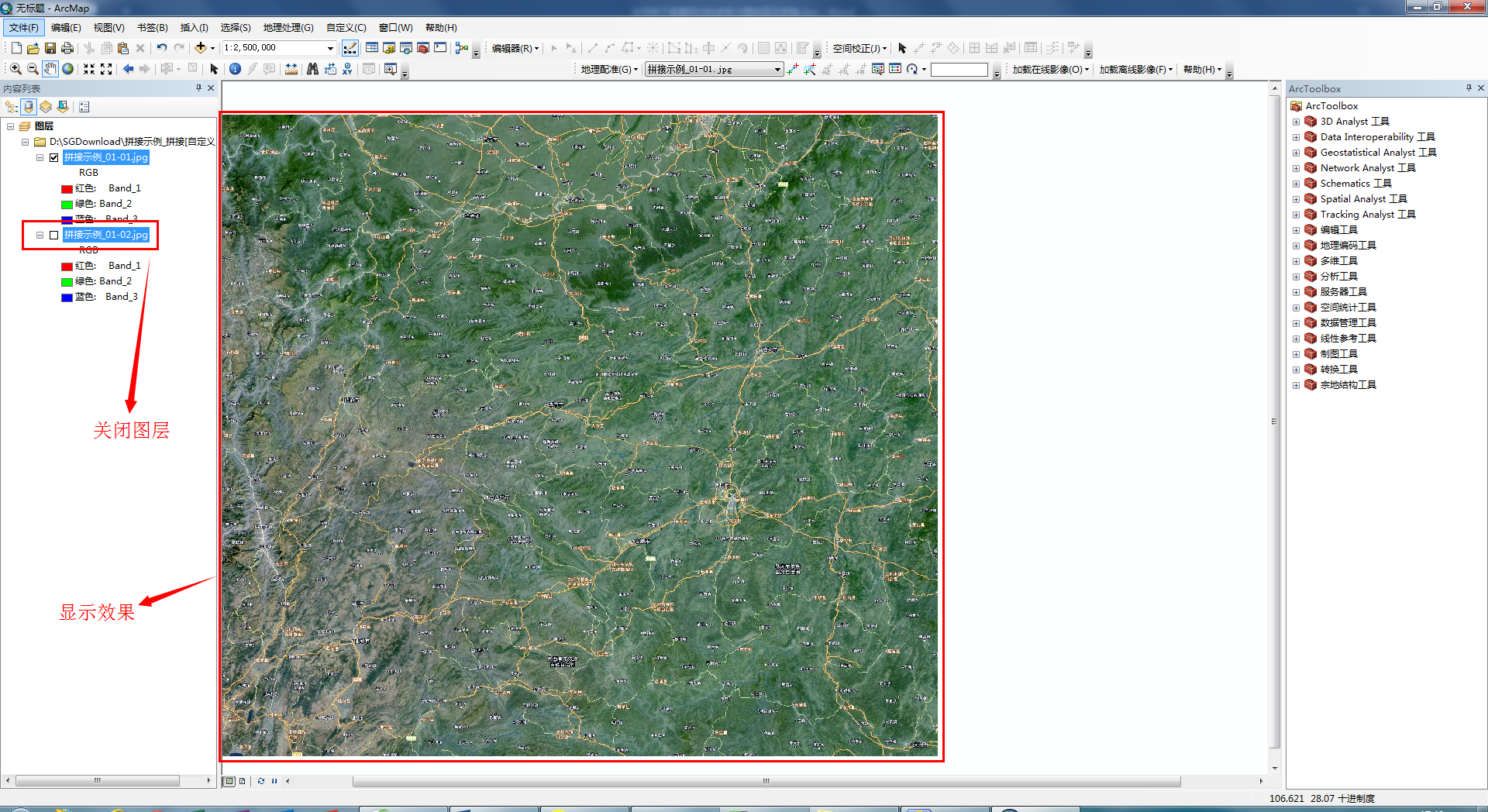

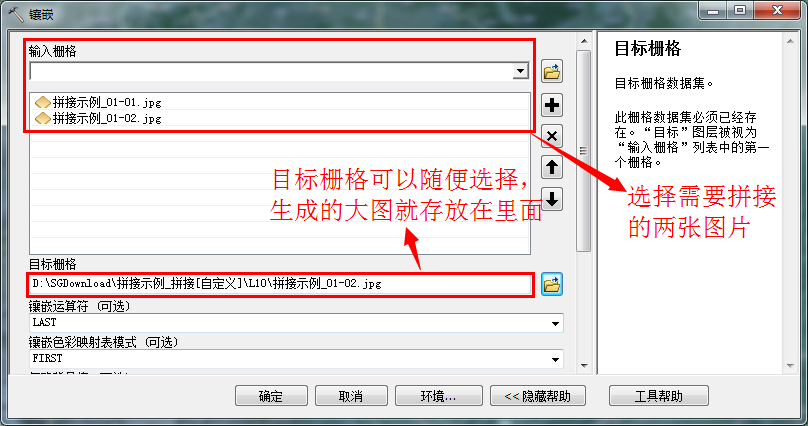

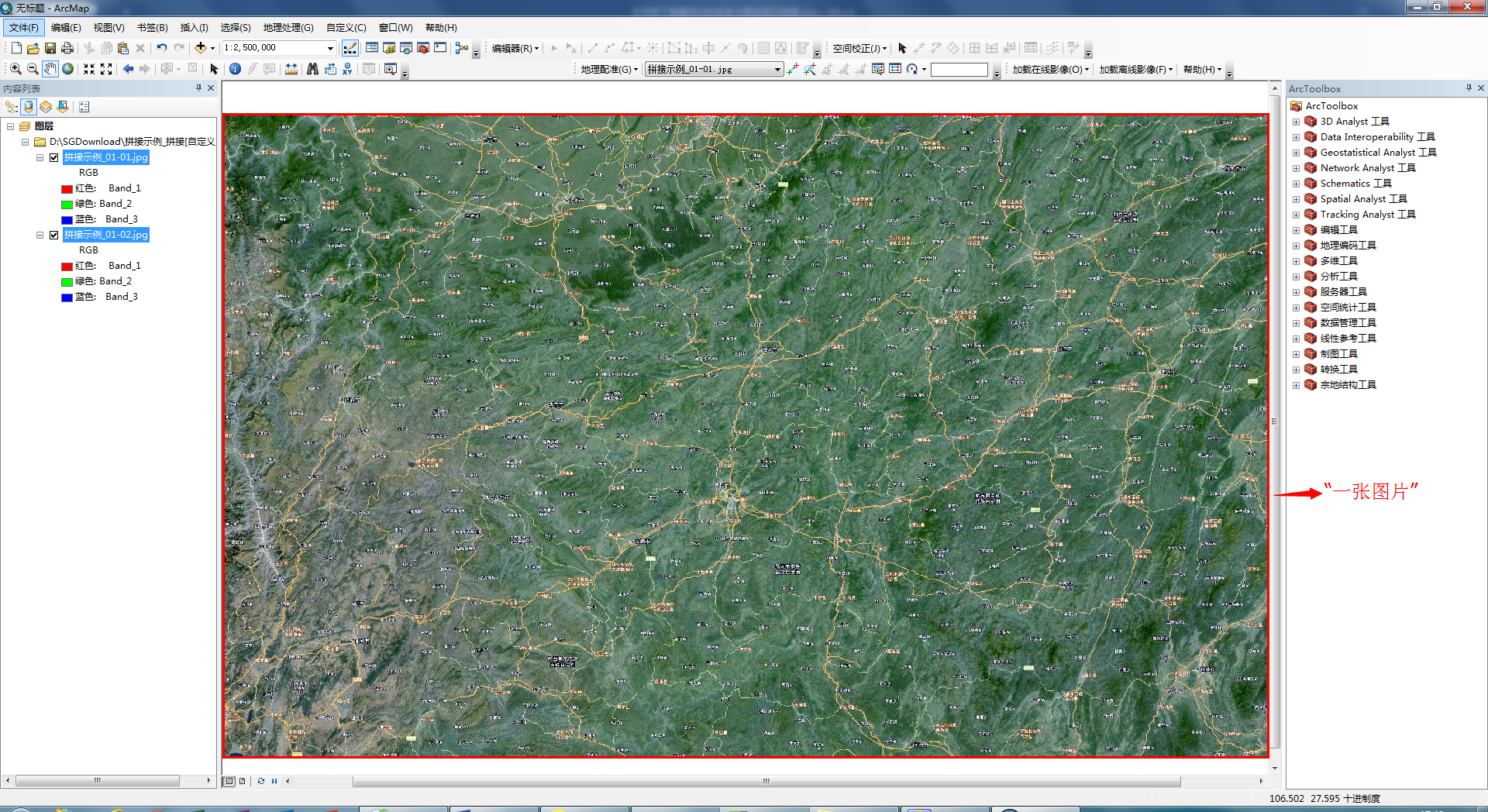

打开ArcGIS,将导出的两张图片记载进去,发现加载出了“一张图片”(图6),但这实际上是两张图片,只是拼接好了而已,关闭某个图层就能看出变化(图7、图8)。如果想要将两张图片合并成一张图片,需要我们借助“镶嵌”工具来完成,ArcToolbox→数据管理工具→栅格→删格数据集→镶嵌弹出“镶嵌”对话框,进行如图设置(图9),单击“确定”按钮开始进行镶嵌。

图6


图7


图8


图9

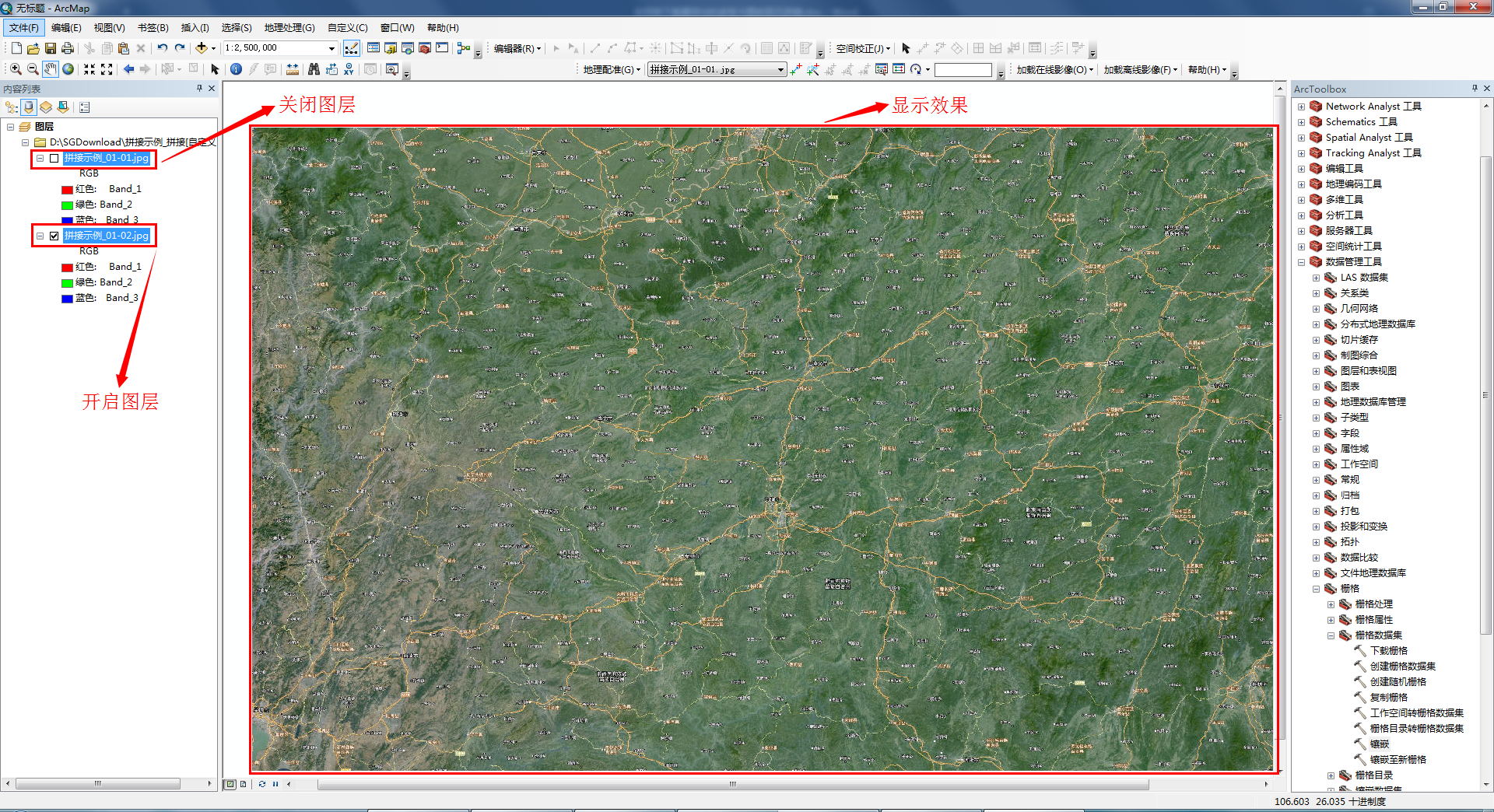

镶嵌完成后,我们关闭图层“拼接示例_01-01.jpg”,打开“拼接示例_01-02.jpg”(此时的这个图层就是拼接好的图片),可以看到图片已经完成了无缝拼接(图10)

图10

03

总结

我们已经看到,通过以上步骤已经将影像实现了无缝拼接,能够成功拼接的关键是要生成“JGW坐标文件”。对于TIG格式的图片的拼接也是这样的,大家可以自己试试。最后,希望这个办法对于那些希望拼接图片的朋友能够有所帮助。
