《水经注矢量地图转换器》软件教程

2016-7-21 14:15:30 0人评论 777次浏览 分类:技术文章

1        功能简述
『水经矢量地图转换器』是成都水经信息科技有限公司推出的一款将WGS84坐标系的矢量数据进行反纠偏或进行墨卡托坐标系转换的工具,你可以更好将矢量地图与谷歌地图、高德地图、SOSO地图等有偏移的栅格地图进行完美叠加。
当前版本(1.0)暂时仅支持对WGS84坐标系下的ESRI Shape(*.shp)文件格式进行批量反纠偏和进行批量墨卡托坐标系的转换。

2        功能界面

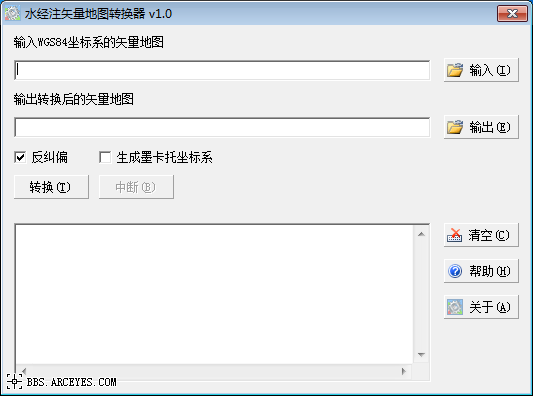

软件功能界面简洁,操作简单,如下图所示。



点击“输入”按钮,可以选择需要进行转换的SHP文件。
点击“输出”按钮,可以设置保存转换结果的位置。
点击“转换”按钮,可以对当前数据进行反纠偏转换或生成墨卡托坐标系。
点击“中断”按钮,可以中断当前正在进行的转换操作。
点击“清除”按钮,可以清除转换过程中生成的日志。
点击“帮助”按钮,可以打开软件帮助文档。

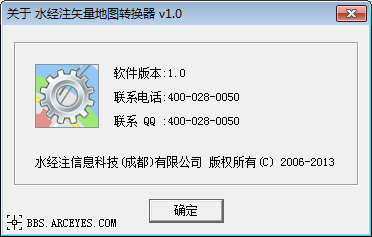

点击“关于”按钮,可以打开软件的“关于”对话框,如下图所示。


3        示例教程
这里以成都为例,说明如何将WGS84坐标系的矢量地图进行反纠偏和进行墨卡托坐标系转换。
第一步:导入源数据

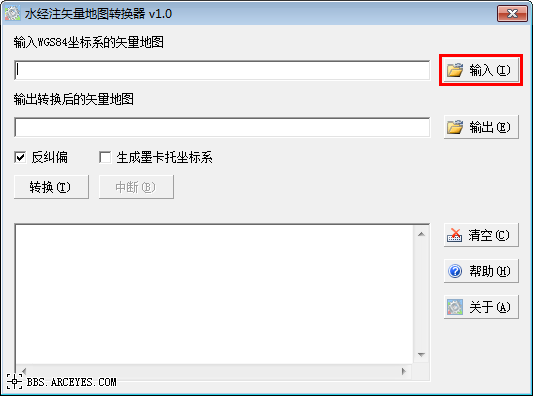

在软件中点击“输入”按钮,如下图所示。

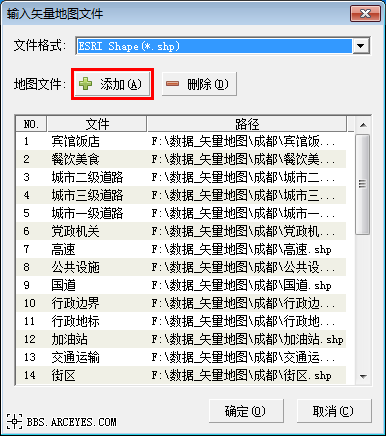

在显示的“输入矢量地图文件” 对话框中点击“添加”按钮,选择添加成都的所有矢量图层文件,如下图所示。


在该对话框中点击“确定”按钮完成文件选择。
第二步:设置输出路径

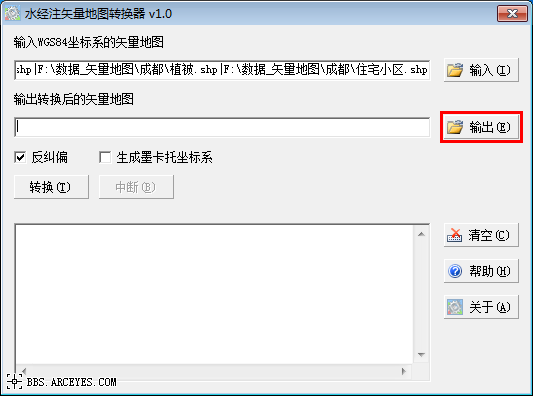

点击“输出”按钮,如下图所示。

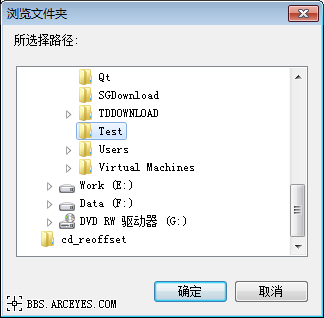

在显示的“浏览文件夹”中选择保存路径,如下图所示。


这里我们选择“D:\Test”目录,点击“确定”按钮完成设置。
第三步:设置转换参数

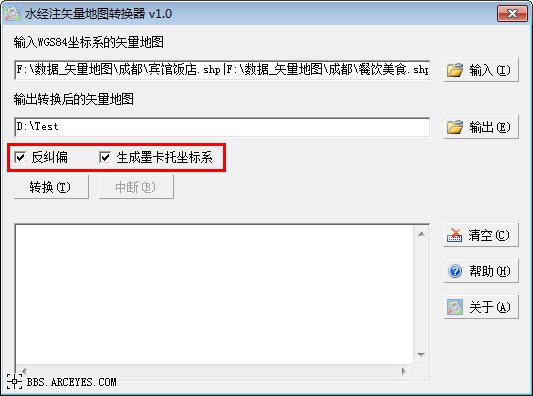

软件默认只选择“反纠偏”选项,这里我们把“生成墨卡托坐标系”也选择上,如下图所示。


第四步:数据转换

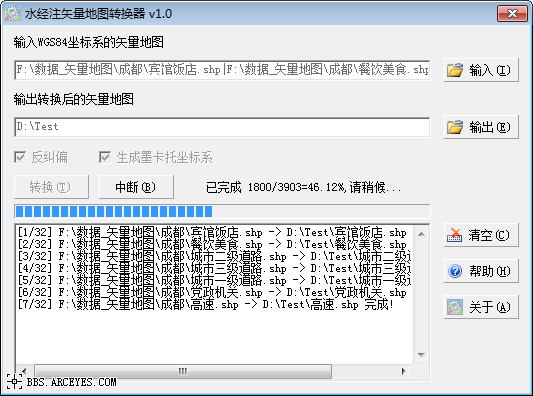

点击“转换”按钮,开始对所有文件进行反纠偏和进行墨卡托坐标系转换处理,如下图所示。


第五步:结果验证

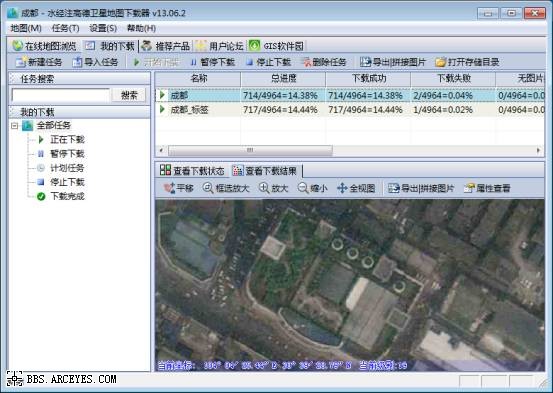

用《水经高德卫星地图下载器》下载成都二环路以内数据第19级数据,如下图所示。


下载完成后,将卫星地图导出为GeoTIFF(*.tif)文件,这里选择不叠加标签数据。
众所周知,高德地图和谷歌的国内服务器的卫星地图一样是有一定偏移的,这里我们没有对该卫星地图进行任何纠偏校正处理,以保证原有的清晰度和坐标系。

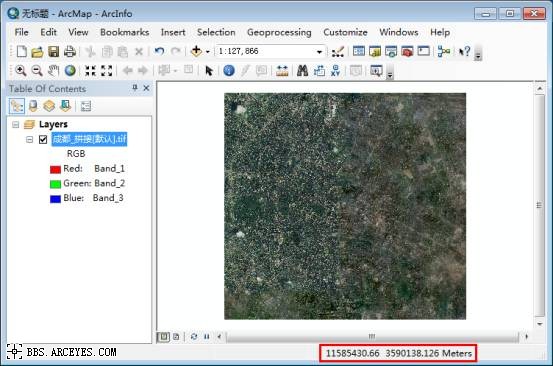

启动ArcMap将下载的卫星地图在ArcMap中打开,在右下角可以看到当前卫星地图坐标是墨卡托坐标(也可通过图层属性查看),如下图所示。

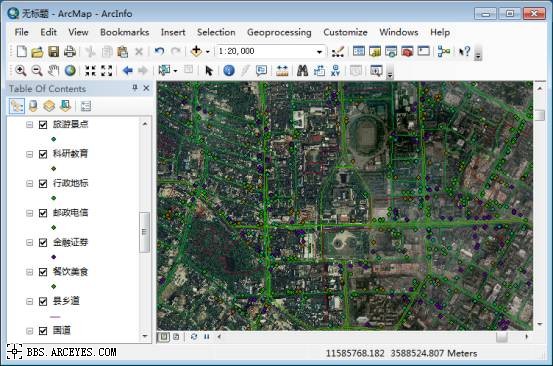

将转换后的矢量地图导入进来与卫星地图进行叠加,可以看到匹配效果非常完美,如下图所示。
