如何在ArcMap10.7中离线加载全国22.3TB高清卫星影像

2020/7/9 13:42:07 0人评论 4943 次


01

概述

ArcGIS是由美国ESRI公司推出的一款被称为地理信息系统和为地学信息系统,随着GIS发展,专业人士主要关注于数据编辑或者集中应用工程以及专门把尽力花费在创建GIS数据库并购在地理信息和知识。对于数据的加载,特别是影像图,即便是ArcGIS这样的专业软件,文件若太大也会出现加载问题,最明显的就是卡顿。为了解决加载大量卫星影像的问题,我们可以通过《水经注地图发布服务中间件》将海量地图发布后,再进行加载。另外,ArcMap10.7是目前ArcGIS的最新版本,需要获取安装包与教程请关注微信公众号“水经注GIS" 回复“ArcGIS 10.7“即可。

02

中间件配置

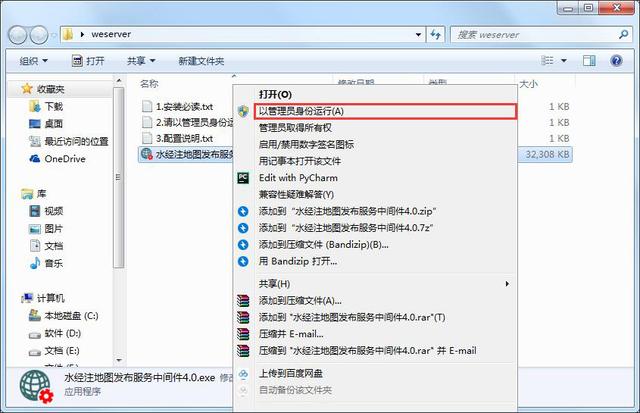

在加载数据之前我们需要先安装地图发布服务中间件,安装的关键步骤这里给大家列一下,首先是需要以管理员身份运行安装包,如下图所示。

如何在ArcMap10.7中离线加载全国20.3TB高清卫星影像

以管理员身份运行关注微信公众号“水经注GIS",回复“ArcGIS 10.7”获取安装包

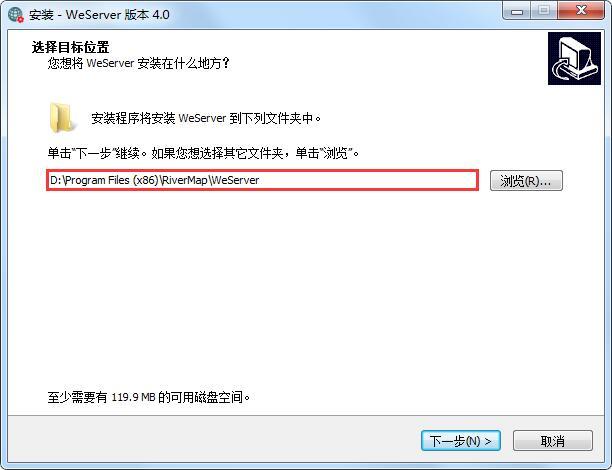

在选择安装目录的时候不要出现中文,安装在英文路径下,如下图所示。

如何在ArcMap10.7中离线加载全国20.3TB高清卫星影像

设置安装目录

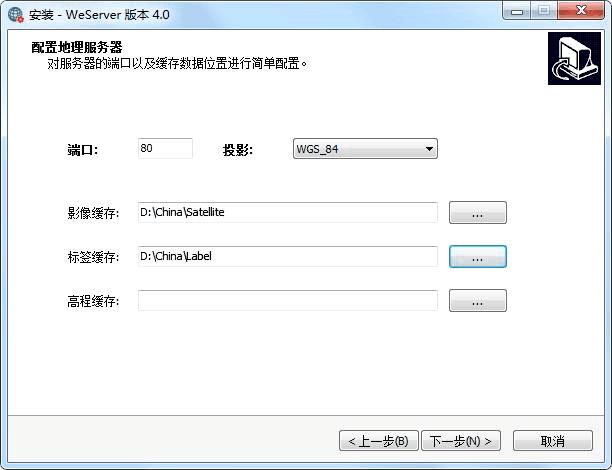

接下来是配置端口号、坐标投影、影像和标签的目录等信息。一般默认80端口,可以根据自己的需求修改。坐标系根据自己的数据配置,如果是地球的数据就选择WGS_84,如果是卫星地图的数据就选择Web_Mercator,这里由于是地球的数据,就选择WGS_84,"影像缓存"和"标签缓存"设置为全国卫星影像离线数据,即《水经注全国离线地图5.0》中的22.3TB全国1-20级离线卫星影像数据。这里,由于没有使用到高程数据,"高程缓存"路径为暂时设置为空。

如何在ArcMap10.7中离线加载全国20.3TB高清卫星影像

信息配置

安装完成之后需要检查一下安装是否成功,在浏览器中输入http://127.0.0.1/WeServer/wmts/1.0.0/acimage/default/wgs84/3/1/6.jpg,如果出现了一张瓦片,说明中间件安装配置成功。关于中间件的更多相关说明,请通过"全球卫星影像离线发布神器《水经注地图发布服务中间件4.0》正式发布"一文了解!

如何在ArcMap10.7中离线加载全国20.3TB高清卫星影像

显示瓦片

03

加载数据

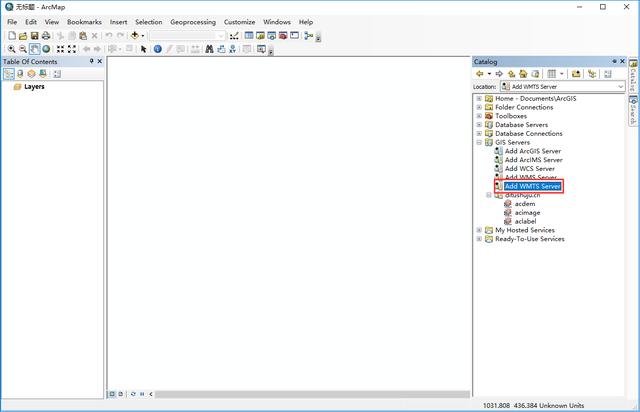

安装配置好中间件之后,现在可以在ArcMap10.7中加载全国的影像数据了,点击Catalog打开文件目录,再点击Add WMTS Server添加WMTS服务,如下图所示。

如何在ArcMap10.7中离线加载全国20.3TB高清卫星影像

添加服务

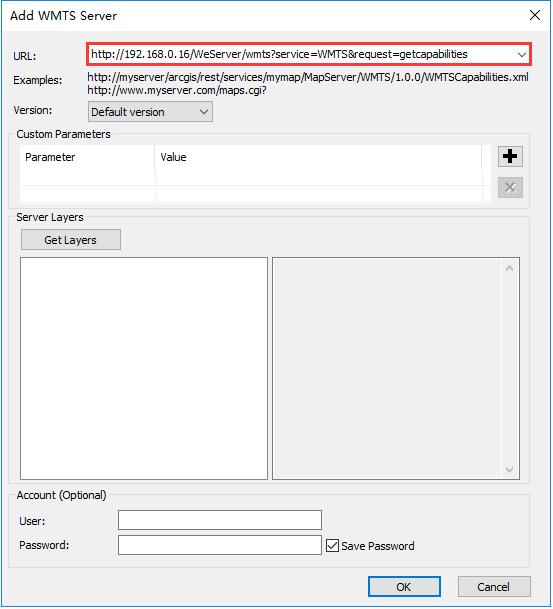

在显示的Add WMTS Server对话框内输入http://127.0.0.1/WeServer/wmts?Service=WMTS&Request=GetCapabilities,如下图所示。

如何在ArcMap10.7中离线加载全国20.3TB高清卫星影像

输入地址

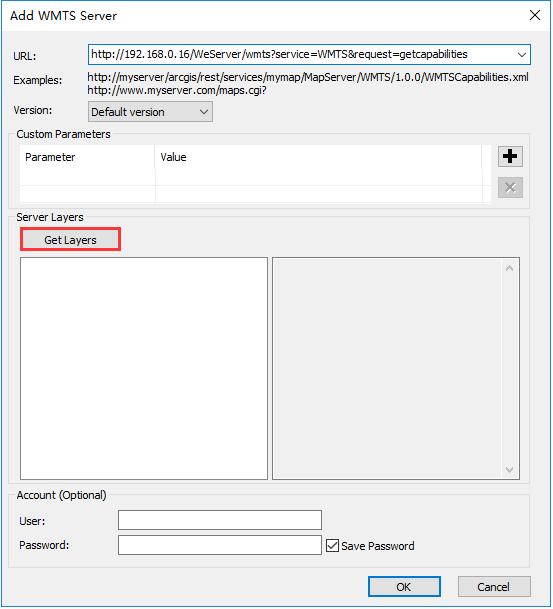

输入地址后点击GetLayers按钮获取数据,如下图所示。

如何在ArcMap10.7中离线加载全国20.3TB高清卫星影像

点击GetLayers

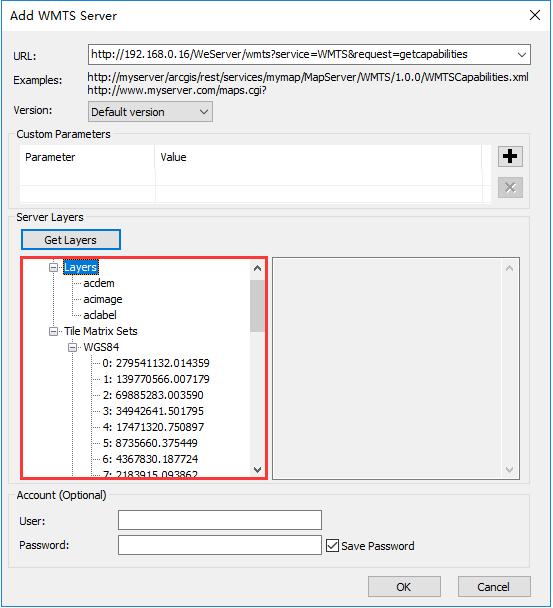

点击后会显示出加载的数据的相关信息,如下图所示。

如何在ArcMap10.7中离线加载全国20.3TB高清卫星影像

数据信息

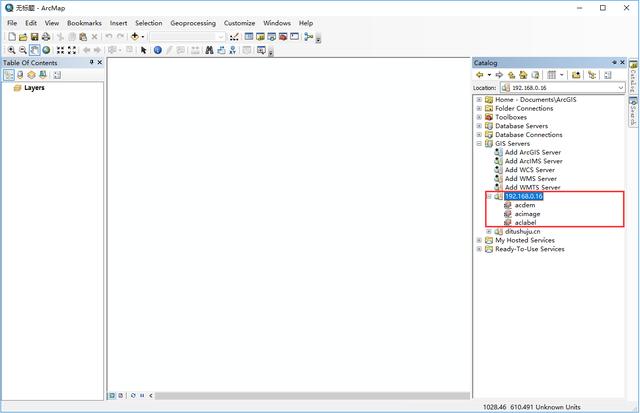

再次打开Catalog,可以看到已经新增了一个地图服务,其中,acdem为高程数据,acimage为影像,aclabel为标签,如下图所示。

如何在ArcMap10.7中离线加载全国20.3TB高清卫星影像

新增的地图服务

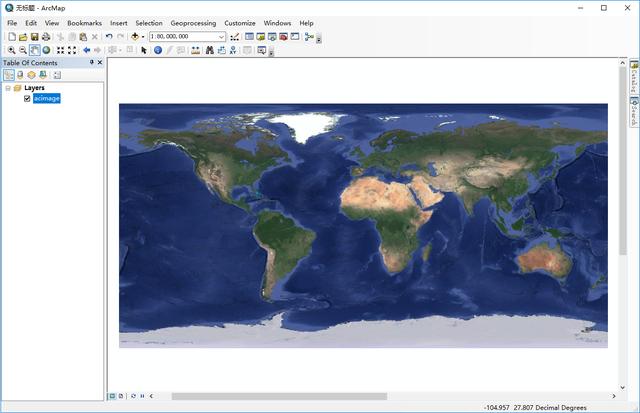

将acimage加载到ArcMap内,可以看到卫星地图,如下图所示。

如何在ArcMap10.7中离线加载全国20.3TB高清卫星影像

卫星地图

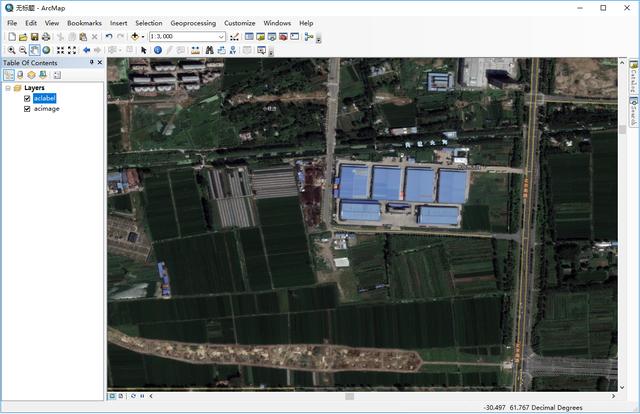

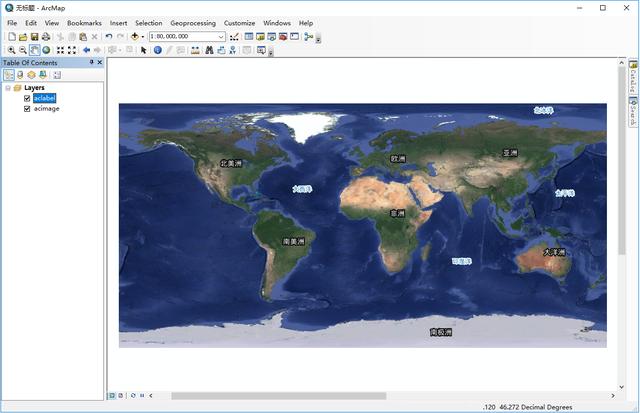

再将aclabel加载到ArcMap内,可以看到标签也一起显示了出来,如下图所示。

如何在ArcMap10.7中离线加载全国20.3TB高清卫星影像

卫星图+标签

放大地图,可以看到高清的卫星图,如下图所示。

如何在ArcMap10.7中离线加载全国20.3TB高清卫星影像

地图放大

05

结语

以上就是如何在ArcMap10.7中加载显示全国22.3TB高清卫星影像的详细说明,主要包括了中间件配置和数据加载等功能。
