万能地图下载器如何导出透明TIF标签

2016-7-21 14:09:56 0人评论 148次浏览 分类:技术文章

水经万能地图下载器升级到13.10版本后,可以支持TIF文件的透明标签的导出,也就是TIF文件新增了Alpha透明通道,以下将举例说明该功能的具体操作实现及效果。

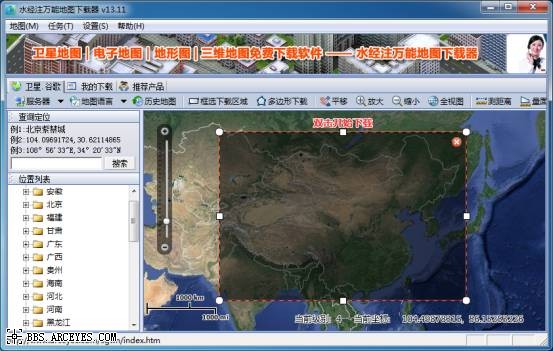

在万能地图中选择“卫星.谷歌”标签,在该视图中框选全国范围,如下图所示。

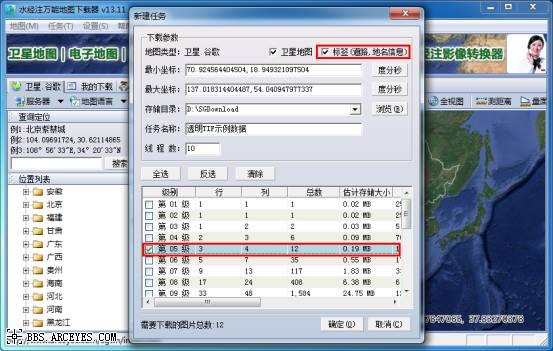

双击新建任务后,我们确保选择了标签,然后只选择第5级数据进行下载,如下图所示。

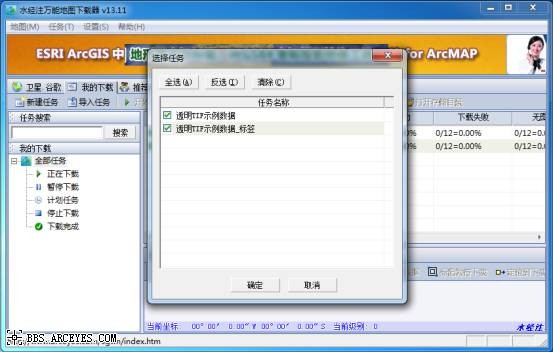

下载完成后,询问是否导出,选择“是”,然后在显示的“选择任务”对话框中选择两个任务,前一个任务是卫星地图,后一个任务是道路地名标签数据(即透明标签),如下图所示。

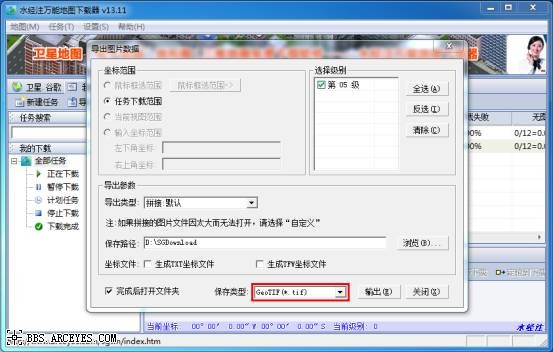

点击“确定”按钮后,显示“导出图片数据”对话框,在对话框中选择保存类型为“GeoTIF(*.tif)”,如下图所示。


点击对话框中的“输出”按钮,询问是否需要叠加时,选择“否”,这样才可以保证卫星地图上不叠加显示标签,而是通过在其它软件中叠加透明标签的方式显示道路和地名信息。

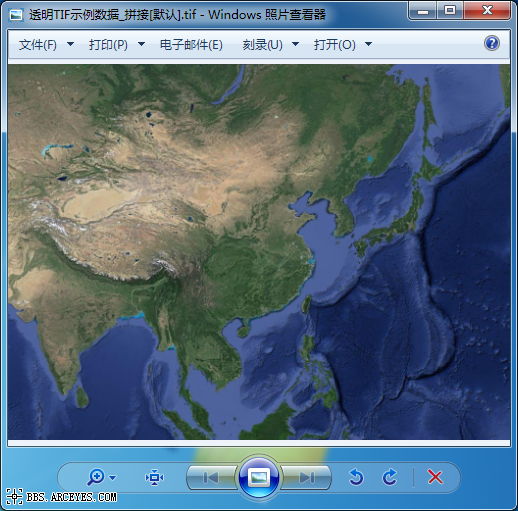

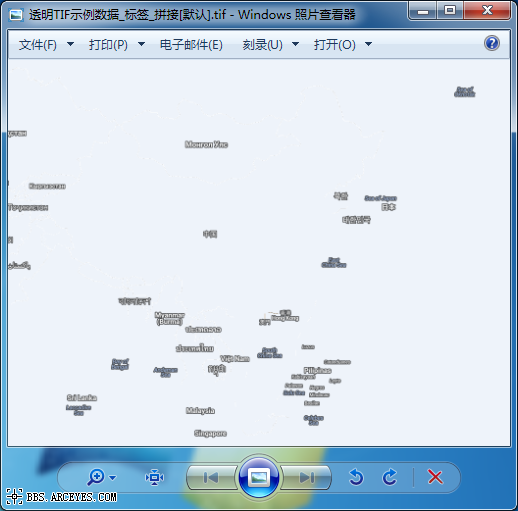

导出完成后,可以用普通图片查看软件查看卫星地图和透明标签道路地保信息,如下图所示。

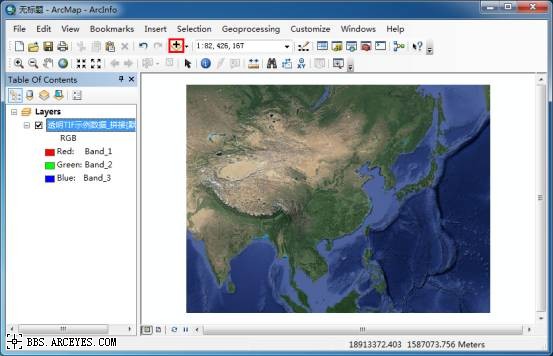

我们可以在ArcMap中加载数据查看叠加效果。首先,启动ArcMap并点击“Add Data”按钮加载数据,如下图所示。

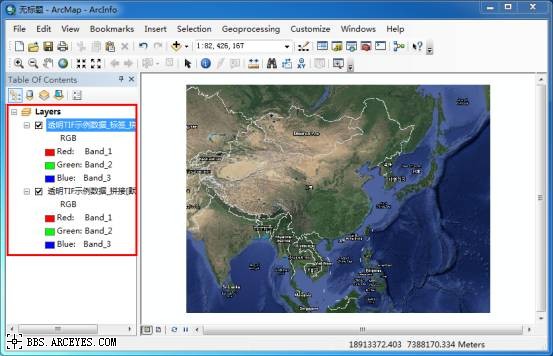

要确保先加载卫星地图,后加载标签地图,否则在图层控制区拖动图层调整顺序,确保标签在卫星地图之上不被遮挡,如下图所示。

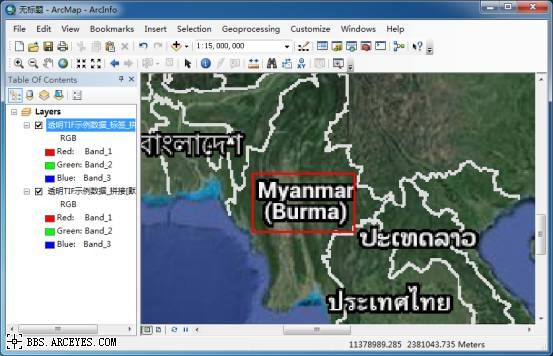

放大视图,查看叠加效果,发现并不理想,与原本的谷歌地图中的显示相差甚远(原因是Alpha透明通道未开启),如下图所示。


在标签图层上单击右键,并在弹出的右键菜单中选择“Properties”显示图层属性对话框,如下图所示。

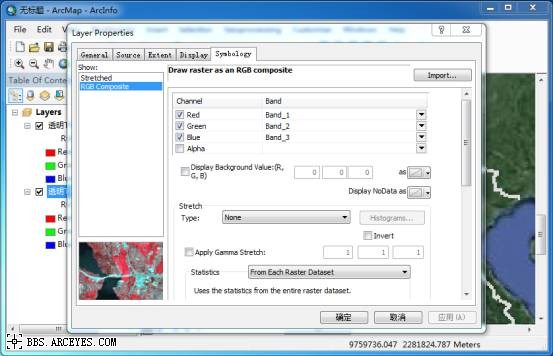

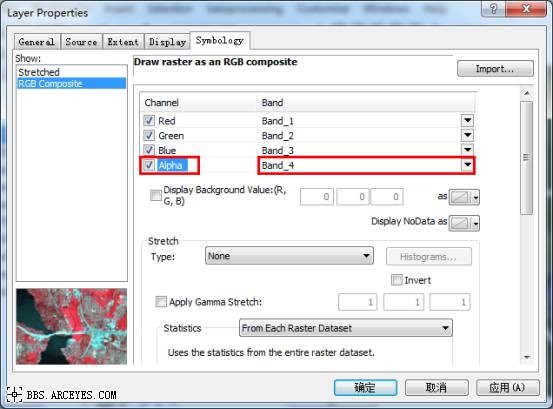

在图层属性对话框中勾选“Alpha”选项,并在后面的波段列表中选择第4波段“Band_4”,如下图所示。

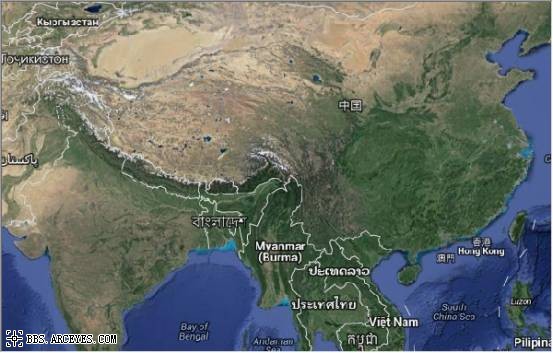

完成设置后,点击“确定”生效,显示结果和谷歌地图原图效果完全一致,如下图所示。


以上便是水经万能地图下载器,从下载透明标签,到与卫星地图在ArcMap中的叠加全过程。
