1.概述

水经注软件除了可以轻松下载无水印Google Earth卫星影像、有明确拍摄日期的历史影像、地方高清天地图、百度高德大字体打印地图,且可按1万/5千等国家标准图幅下载,下载含高度的全国矢量建筑、全国乡镇及街区行政区划、地名点、高速铁路网、公交路线、水系、百度高德POI兴趣点、全球OpenStreet矢量之外,还有一个常用的功能就是查询定位。这里,我们以西安80坐标查询定位为例,介绍一下软件的查询定位功能。

2.地形测绘图查看

一般情况下,坐标定位时都是基于经纬度坐标,但针对一些行业用户,经常需要用到西安80或北京54等高斯坐标定位,我们以一幅中央经线为120度的3度分带地形图为例说明如何基于西安80坐标进行查询定位,该CAD地形图如下图所示。


地形图查看

3.西安80坐标获取

我们在一个位置比较特殊的地方绘制一个特征点,并选择它查看其坐标,如下图所示。


坐标查看

将该点的坐标按XY的顺序复制到记事本中备用,如下图所示。


复制坐标

4.西安80坐标定位

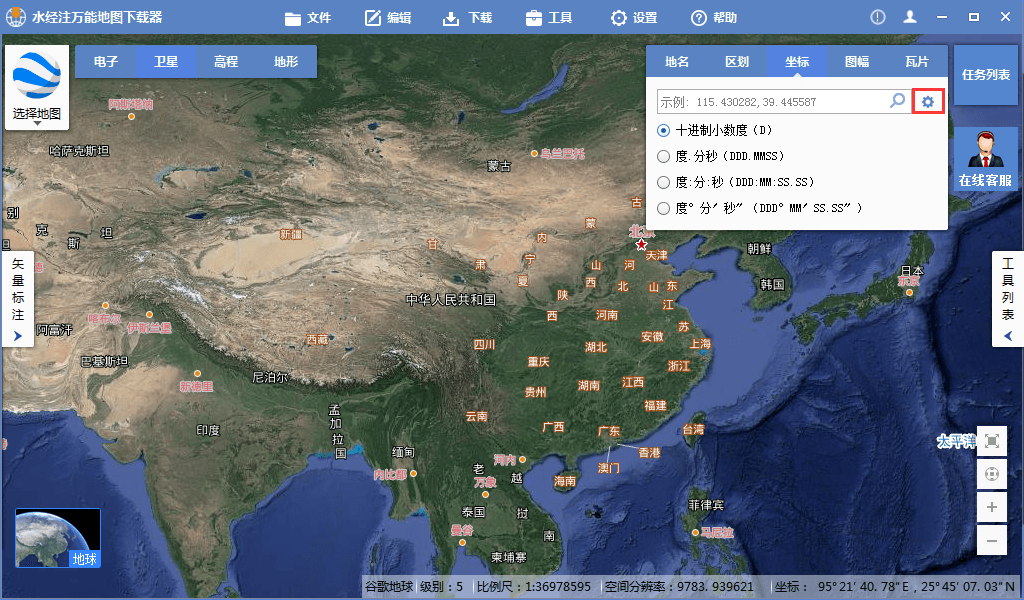

在坐标查询中,点击齿轮图标,如下图所示。


点击图标

在显示的对话框中选择“西安80高斯投影”,如下图所示。


选择西安80高斯投影

由于该地形图中央经线是120度且是3度分带,由此我们可以推算出当前地形图的带号为40度带,分带原理如下图所示。


投影分带

点击“参数”按钮将中央经线设置为120,如下图所示。


设置中央经线

从记事本中复制高斯坐标并粘贴,如下图所示。


输入坐标

点击“定位”按钮之后,在卫星地图中可以成功定位,如下图所示。


地图定位位置

与CAD原图作比较之后,会发现定位后的位置有几十米偏移。坐标偏移的主要原因,

是因为西安80坐标所采用的椭球体为IAG 75,而谷歌地球卫星地图所采用的是WGS84椭球体(与GPS一致),两个坐标系的椭球体参数中所定义地球扁率不同(可以假想为一个是压扁的球,一个是压得更扁的球),所以同一个地点在不同椭球参数下的经纬度坐标位置就会不同,因此这里有偏移属于正常情况。

如果该区域在两种投影下的偏移参数已知,理论上在定位时应当填入两个椭球之间的转换参数,也就是常说的七参数或三参数,这里由于没有参数而全部默认为0,因此就导致了定位结果有几十米误差,但大体位置相近,不影响查看目标区域。


位置对比

我们通过定位找到地形图所属位置之后,就可以下载该区域的卫星地图并加载到CAD中作底图使用了。

5.视频演示教程

视频教程

6.结语

以上就是基于西安80坐标查询定位的详细说明,主要包括了地形图查看、坐标查看、坐标获取和坐标定位等功能。如果在使用过程中有任何疑问,请联系我们客服或拔打24小时热线电话400-028-0050咨询!

我们通过定位找到地形图所属位置之后,就可以下载该区域的卫星地图并加载到CAD中作底图使用了,具体教程请参阅:

如何在CAD中将矢量地图与卫星影像完美叠加
