如何在微图中查看绘制范围的面积

2017-3-10 10:29:17 0人评论 394次浏览 分类:技术文章

      在微图中绘制了图形后,需要查看面积进行核对和下一步的处理,微图中就提供了面积查看的功能,本文将详细介绍如何在微图中查看绘制图形的面积。

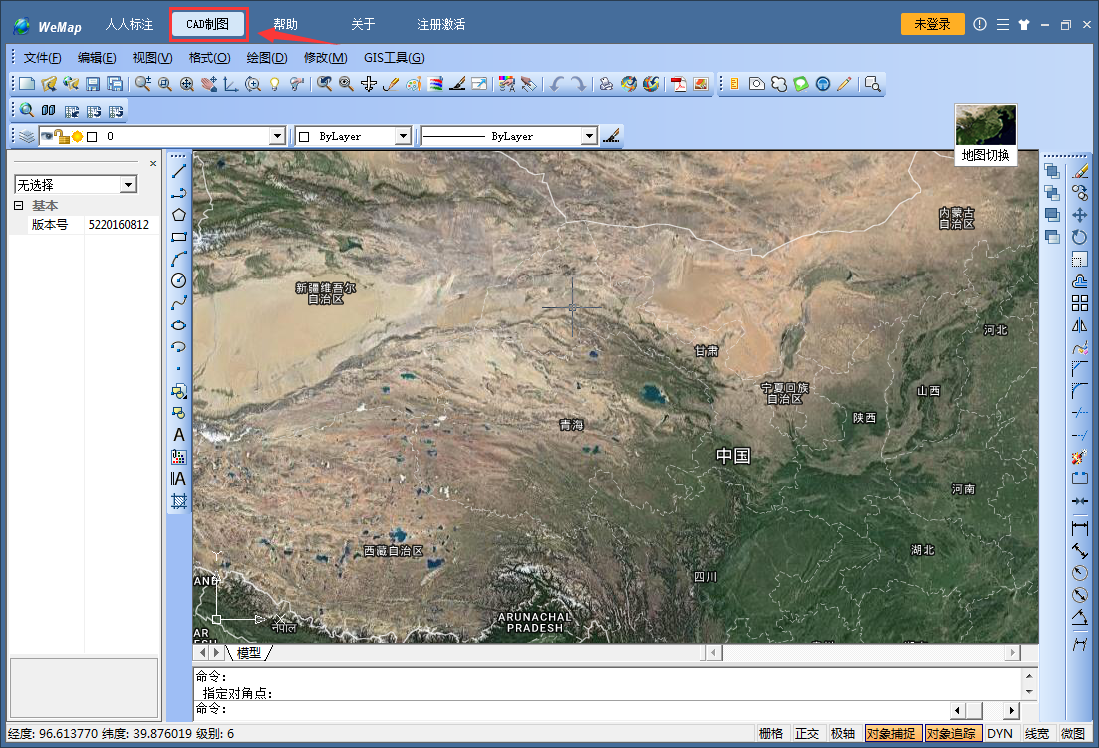

      1.打开微图,点击“CAD制图”切换到CAD制图板块(图1)。


            图1


      2.输入“PL”命令画一个范围(图2)。


图2


       3.选中画的范围,可以在左侧特性对话框中查看到图形的面积(图3)。


图3


      4.需要注意的是,想要查看到范围的面积,所画的范围必须要是闭合的,如果没有闭合可以在左侧特性对话框中“闭合”处选择“是”(图4)。


图4


      5.如果不小心将特性对话框关闭,可以通过点击“修改”→“对象特性”将其调出来(图5)。


图5


      6.以上就是微图中如何查看绘制范围面积的详细介绍,希望对大家能够有所帮助。
