如何生成带标高的西安80坐标系等高线

2017/1/5 17:23:45 0人评论 4392 次


      在做项目的时候需要的等高线往往需要带有标高、首曲线和计曲线等信息在里面,下载器下载生成的等高线为84坐标系,需要进行一下坐标转换。

工具/原料

      水经注万能地图下载器  Global Mapper

方法/步骤

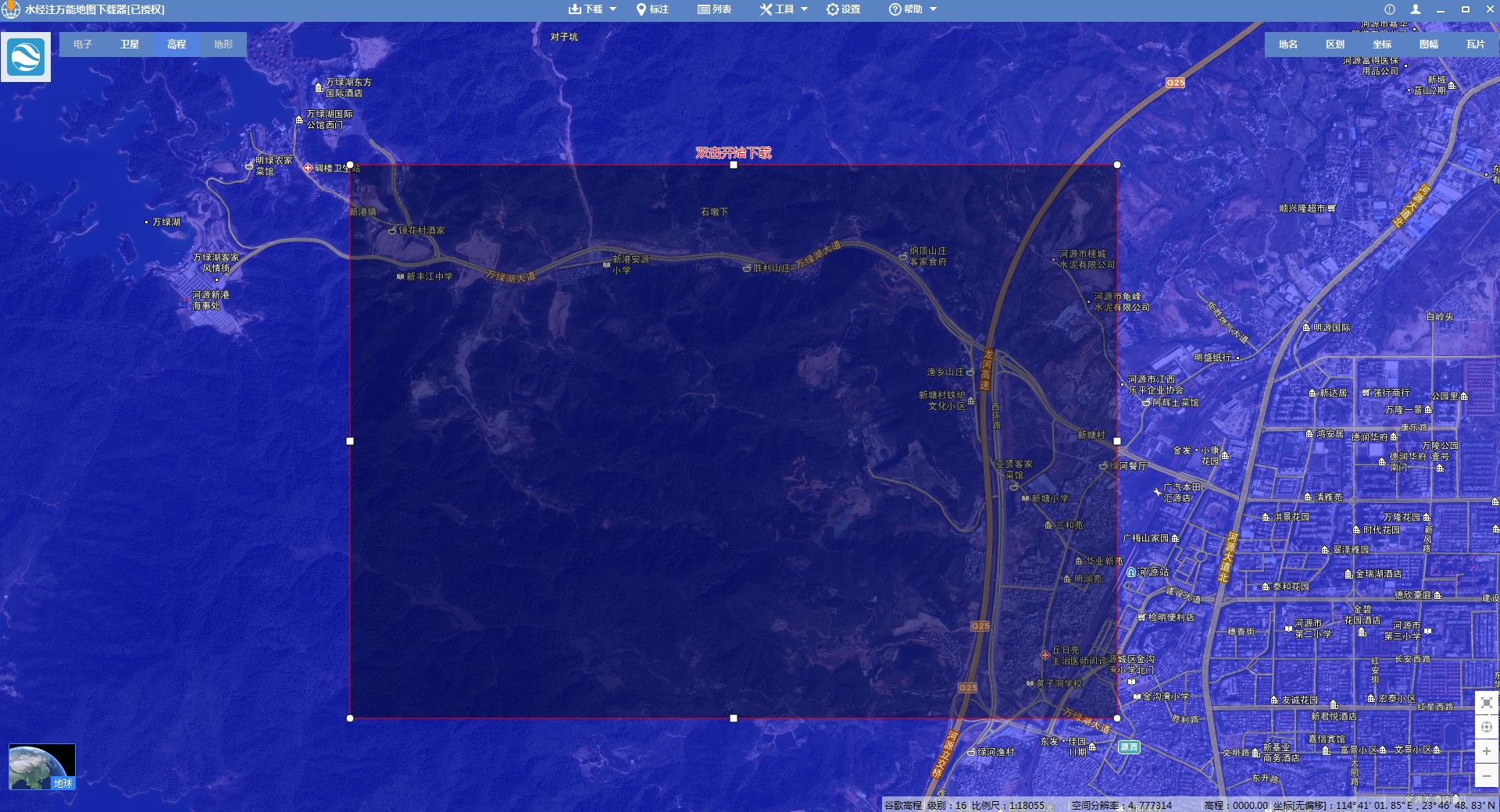

    1.首先在水经注万能地图下载器内框选下载一块高程数据(图1)。


图1

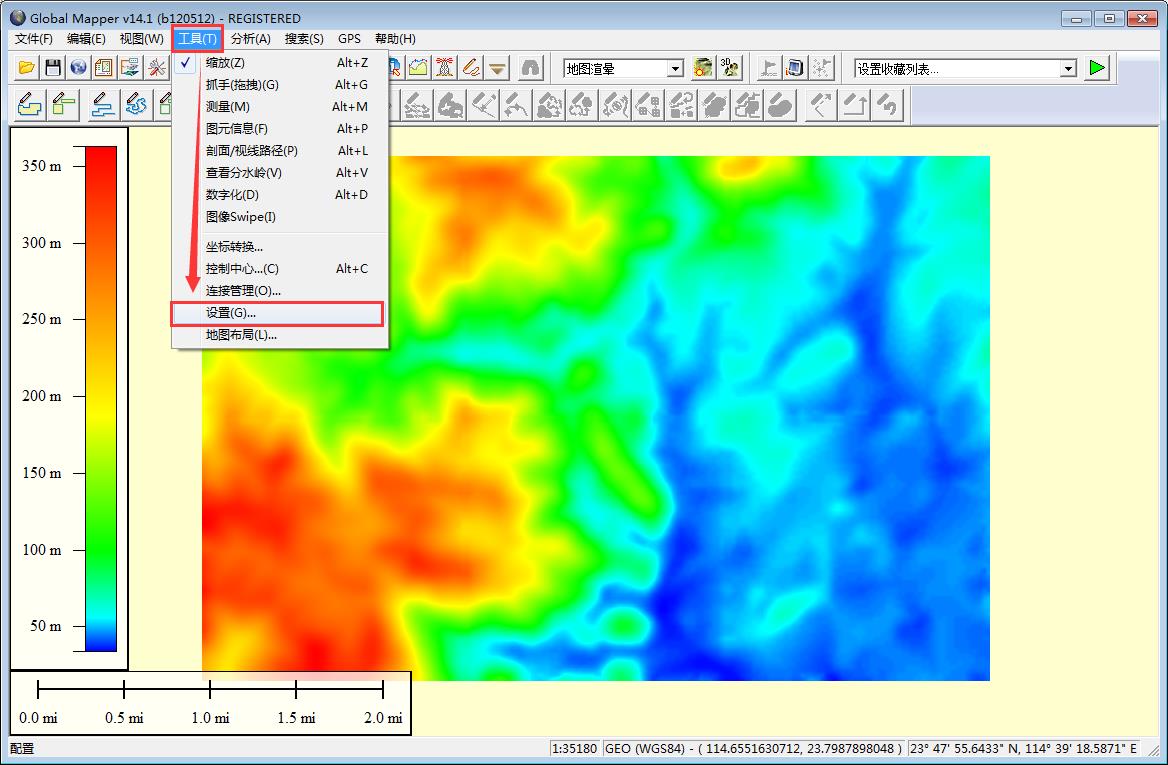

    2.将生成的tif格式的高程数据加载到Global Mapper内,点击“工具”→“设置”(图2)打开“配置”对话框,点击“投影”,点击“从文件加载”,将prj格式的坐标文件加载进来(图3),点击确定后就完成了高程DEM的坐标转换,转换成了西安80坐标。说明:加载的坐标文件一定要和当前位置相对应,比如,当前地图为中央经线114°,加载进来的坐标文件内的中央经线也应该是114°


图2


图3

    3.点击“分析”→“生成等高线”(图4),在弹出的“等高线产生选项”对话框中设置好等高距(图5),点击“确定”完成等高线的生成。


图4


图5

    4.生成的等高线如图6,点击“文件”→“输出”→“输出矢量格式”(图7),在弹出的“选择输出格式”对话框中选择DWG(图8),点击确定后出现的对话框中选择“包含显示图层当作文本图层”(图9),点击确定,设置好文件保存的目录和文件名,完成80坐标系等高线的导出。


图6


图7


图8


图9

    5.用CAD打开生成的等高线,在左下角可以看到坐标系已经是西安80的平面坐标而且标高也同样显示在了上面(图10)。


图10

    6.如果需要,可以用下载器下载同一区域的影像转换坐标后叠加上来(图11)


图11

    7.首曲线和计曲线信息在图层内,可以根据需要进行编辑(图12)。


图12

    8.到此就完成了带标高的西安80坐标系等高线的生成,有兴趣的朋友可以自己试试。
