      水经注离线谷歌卫星地图加载服务中间件调用示例 For WPF



1.说明
水经离线谷歌卫星地图加载服务中间件可利用离线地图的.dat文件在本地建立服务端,并生成影像、标签、高程等服务地址,可以在WPF中直接调用该服务地址,并将请求到的服务资源显示在前端,当请求的地图资源不存在时可通过网络直接下载缺失的地图,并储存在.dat文件中。
这里将通过基于WPF的调用示例来详细说明中间件的功能。


2.调用示例

2.1 WPF项目建立

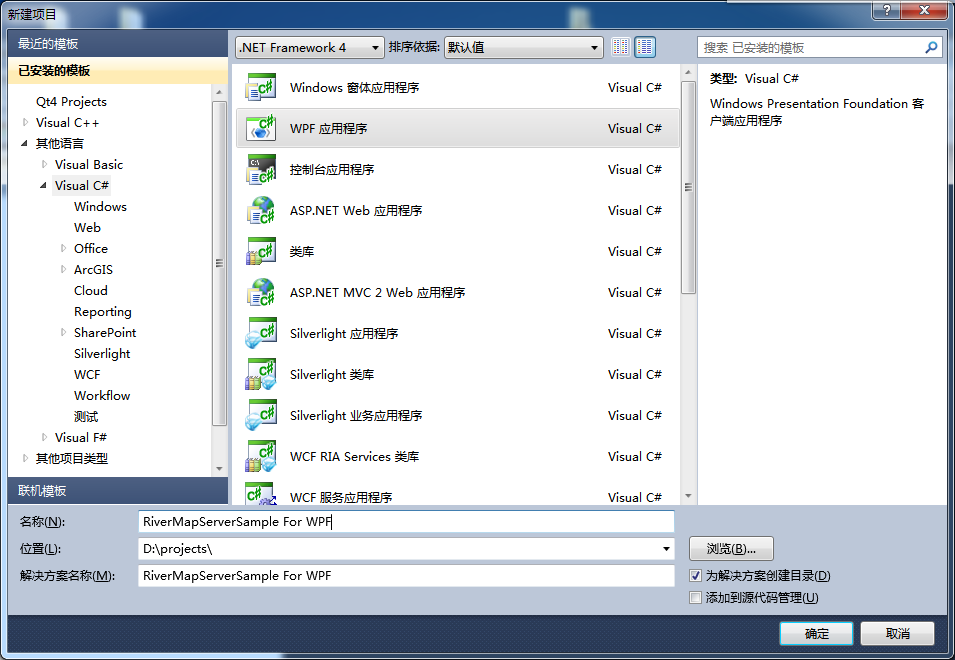

新建WPF项目“RiverMapServerSample For WPF”,如下图。



在引用中添加arcgis的com组件“ESRI.ArcGIS.Client”,如下图。


新建一个离线图层类“OfflineGoogleMapLayer”,部分源码如下。
class OfflineGoogleMapLayer : TiledMapServiceLayer
    {
        private const double halfCircle = 20037508.342787;
        public override void Initialize()
        {
            TileInfo = new TileInfo();
            TileInfo.Width = 256;
            TileInfo.Height = 256;
            TileInfo.Origin = new MapPoint(-halfCircle, halfCircle);
            TileInfo.SpatialReference = new SpatialReference(102113);//102100
            TileInfo.Lods = new Lod[19];
            double resolution = halfCircle * 2 / 256;
            base.MaximumResolution = resolution;
            for (int i = 0; i < TileInfo.Lods.Count(); i++)
            {
                TileInfo.Lods[i] = new Lod();
                TileInfo.Lods[i].Resolution = resolution;
                resolution /= 2.0;
            }
            base.MinimumResolution = resolution * 2.0;
            base.SpatialReference = new SpatialReference(102113);
            base.FullExtent = new Envelope(-halfCircle, -halfCircle, halfCircle, halfCircle);
            base.Initialize();
        }
        public override string GetTileUrl(int level, int row, int col)
        {
            string baseUrl = "http://127.0.0.1:1002/getDefinedImage?";
            int x = col + 1;
            int y = row + 1;
            int l = level + 1;
            string url = baseUrl + "x=" + x + "&y=" + y + "&z=" + l;
            return url;
        }
其中【baseURL=”http://localhost:1002/getDefinedImage?”】表示请求的是影像、地图、地形、标签、影像+标签、影像+地图、影像+地形或Dem。具体根据RiverMapServer的启动配置参数来确定。
例如:RiverMapServer.exe “1002” “Image_Label” “c:\test\tile” “c:\test\label”表示此应用输出合并底图(可以为影像、地图、地形任意一种)和标签两个地图瓦片。RiverMapServer.exe “1002” “Image” “c:\test\tile”  表示此应用输出地图底图(可以为影像、地图、地形任意一种)

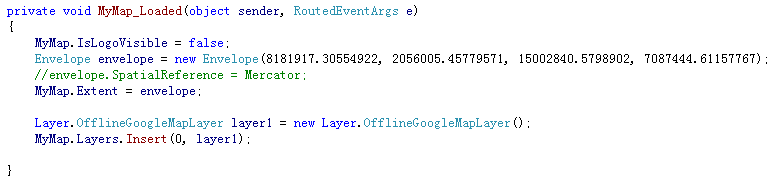

在主界面“MainWindow.xaml.cs”中添加刚刚新建的离线图层“OfflineGoogleMapLayer”,如下图所示。


2.2启动RiverMapServer

启动RiverMapServer有两种方式都可以正常运行。

2.2.1 直接运行RiverMapServer

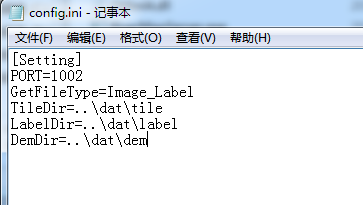

通过config.ini文件配置参数,如下图。


PORT=1002  表示端口为1002;GetFileType=Image_Label表示此应用输出合并底图(可以为影像、地图、地形任意一种)和标签两个地图瓦片,后面必须跟两个瓦片工程文件目录;TileDir=..\dat\tile表示影像数据路径;LabelDir=..\dat\label 表示标签数据路径;DemDir=..\dat\dem 表示高程数据路径。

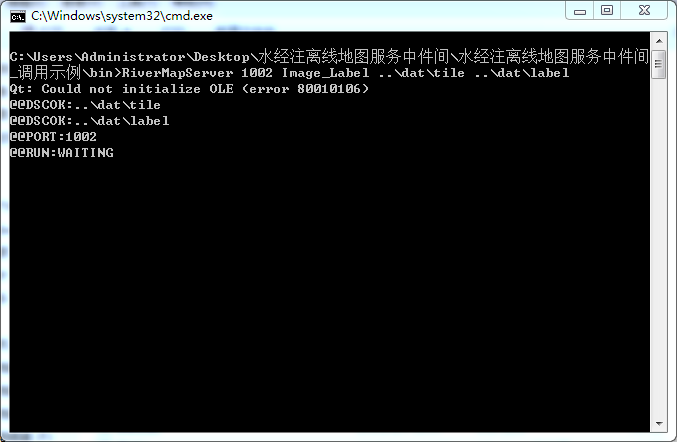

RiverMapServer启动窗口,如下图。


2.2.2 通过cmd.exe输入启动参数运行

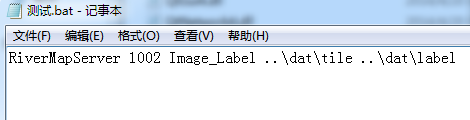

新建一个bat文件,设置配置参数,如下图。

双击.bat启动服 务。运行效果和直接运行RiverMapServer效果一致。




3.运行结果

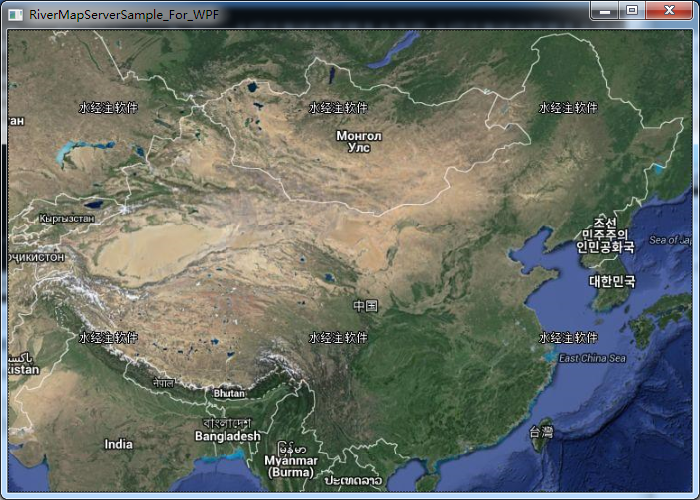

运行RiverMapServerSample For WPF效果,如下图。




      附录:



启动参数说明
1.瓦片文件类型:Image_Lable 表示此应用输出合并底图(可以为影像、地图、地形任意一种)和标签两个地图瓦片,后面必须跟两个瓦片工程文件目录
例子:RiverMapServer.exe “1002” “Image_Label” “c:\test\tile” “c:\test\label”

2.瓦片文件类型:Image 表示此应用输出地图底图(可以为影像、地图、地形任意一种)
后面必须只需一个瓦片工程文件目录
例子:RiverMapServer.exe “1002” “Image” “c:\test\tile”

3.瓦片文件类型:Label表示此应用输出地图标签 后面必须只需一个瓦片工程文件目录
例子:RiverMapServer.exe “1002” “Label” “c:\test\label”

4.(待)瓦片文件类型:dem表示此应用输出地图位置高程 后面必须只需一个地图位置高程工程文件目录
例子:RiverMapServer.exe “1002” “dem” “c:\test\dem”
输入参数大小写不敏感,启动时需检查瓦片文件类型与工程文件是否匹配

请求接口说明

根据启动参数输出相应类型图片(影像、地图、地形、标签、影像+标签、影像+地图、影像+地形、Dem)
http://localhost:1002/getDefinedImage?x=1&y=1&z=1

输出地图底图(影像、地图、地形任意一种)
http://localhost:1002/getTileImage?x=1&y=1&z=1

输出标签
http://localhost:1002/getLabelImage?x=1&y=1&z=1

输出高程
http://localhost:1002/getDemImage?x=1&y=1&z=1

删除地图地图(影像、地图、地形任意一种)
http://localhost:1002/delTileImage?x=1&y=1&z=1

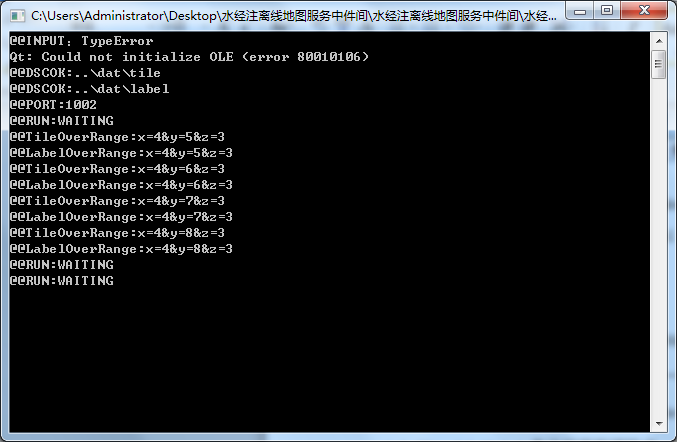

地图服务启动日志输出

1.服务启动时需要检测输入参数的数据是否正确:
@@INPUT:OK 输入参数正确
@@INPUT:PortError 端口错误
@@INPUT:TypeError 瓦片类型错误
@@INPUT:DataFileError:瓦片工程文件 瓦片工程文件错误

2 .服务正常启动与运行输出:
@@RUN:WAITING 正常启动后和服务空闲时每分钟输出
@@RUN:Exception:异常消息(不能有回车换上等控制字符)服务启动异常后输出

服务正常启动后建立与瓦片工程文件数据源的连接
@@DSCOK:瓦片工程文件 连接正常
@@DSCFAIL:瓦片工程文件 连接失败
@@PORT:端口

3 .瓦片输出
@@TileOK:X=1&y=1&z=1 底图瓦片下载成功(已下载正常输出瓦片不输出日志)
@@LabelOK:X=1&y=1&z=1 标签瓦片下载成功(已下载正常输出瓦片不输出日志)
@@TileNoExists:X=1&y=1&z=1 底图瓦片不存在
@@LabelNoExists:X=1&y=1&z=1 标签瓦片不存在
@@TileOverRange:X=1&y=1&z=1 底图瓦片超出工程文件覆盖范围
@@LabelOverRange:X=1&y=1&z=1 标签瓦片超出工程文件覆盖范围
