OsgEarth加载谷歌卫星地图的源码案例

2016/7/21 14:36:01 0人评论 1464 次


一、准备工作
安装水经万能地图下载器,如果没有安装本软件,可以百度“水经软件”到官方网站下载。
编译OSG、OSGEarth和第三方插件等,这里有一个已经编译好的vs2010+osgearth,
下载地址 :
http://pan.baidu.com/share/link?shareid=107009&uk=2801833827
二、下载地图
首先需要把谷歌卫星地图下载下来,这里以“郫县”为例。

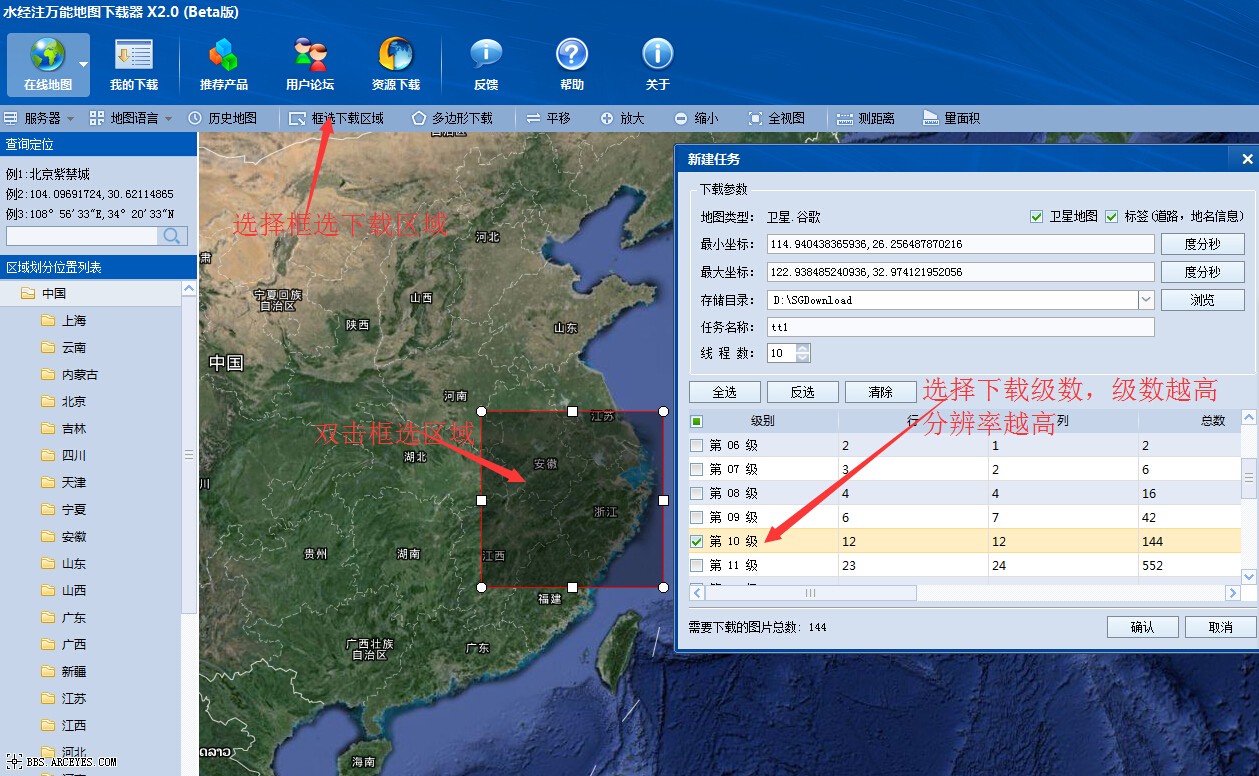

启动水经万能地图下载器,点击“框选下载区域”,双击下载区域,选择级数,如下图。



在级别列表中,你可以选择任何级别,但一般来讲城区选择19级,郊区选择16级比理想,但选择级别之前,最好在在线地图浏览中先查看所想要下载的级别是否有数据,这里我们以10级为例。选择好级别后,点击确定开始下载。

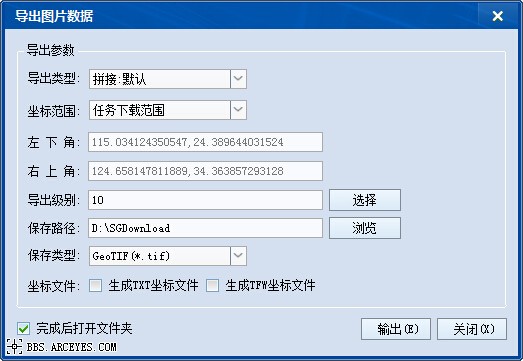

下载完成后会弹出对话框询问是否要立即导出,选择“是”,然后显示“导出图片数据”对话框,如下图所示。



在该对话框中,不需要作任何设置,点击“输出”按钮以默认参数导出数据即可。
默认导出路径为“D:\SGDownload\tt1_拼接[默认]\L10”。

三、VS2010创建应用程序

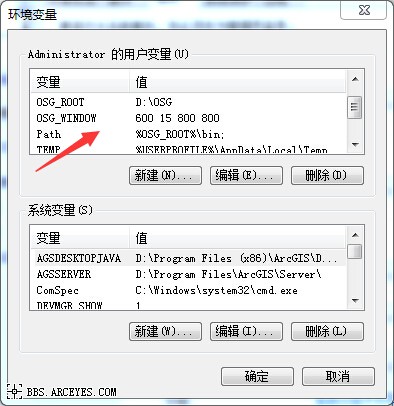

解压编译包后还不能直接使用,需要设置环境变量:
OSG_ROOT        X:\OSG
OSG_FILE_PATH        %OSG_ROOT%\data
OSG_WINDOW        600 15 800 800
Path                %OSG_ROOT%\bin;



设置文件目录属性
Osgearth的一个主要目标是易于应用集成,实际上有2种方式去整合osgearth.
第一种方式你可以建立一个earth file,然后在你的应用程序中加载它.
第二种使用osgearth API的时候以编程方式动态建立一个地图。
这里我们使用第一种,使用OpenSceneGraph现有的插件来读写数据,不需要osgEarth的lib和头文件,但是需要把dll拷贝到osg的bin目录下面

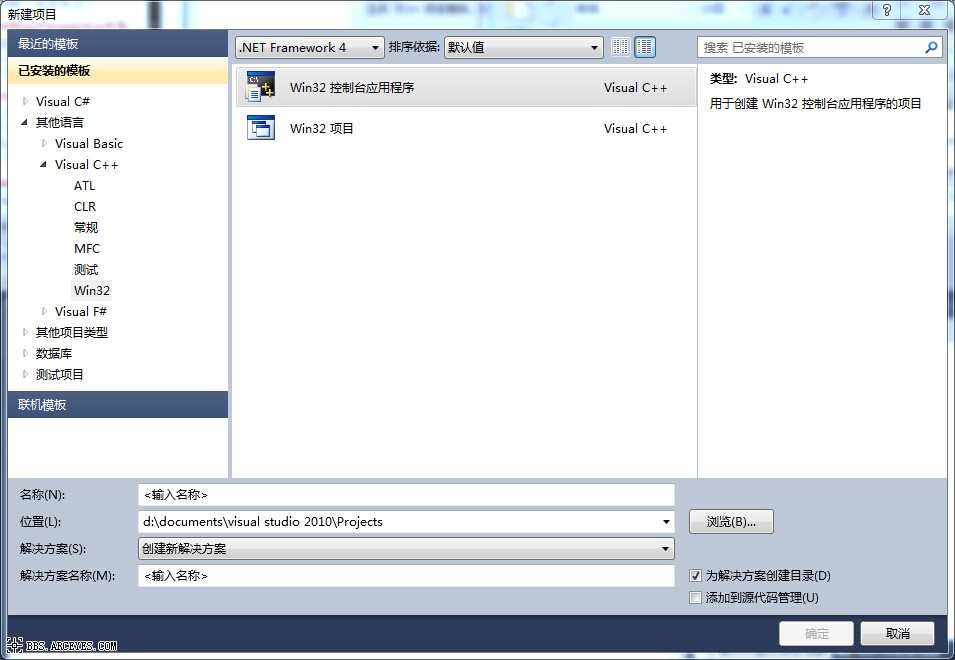

1、新建一项目,我命名为test3。

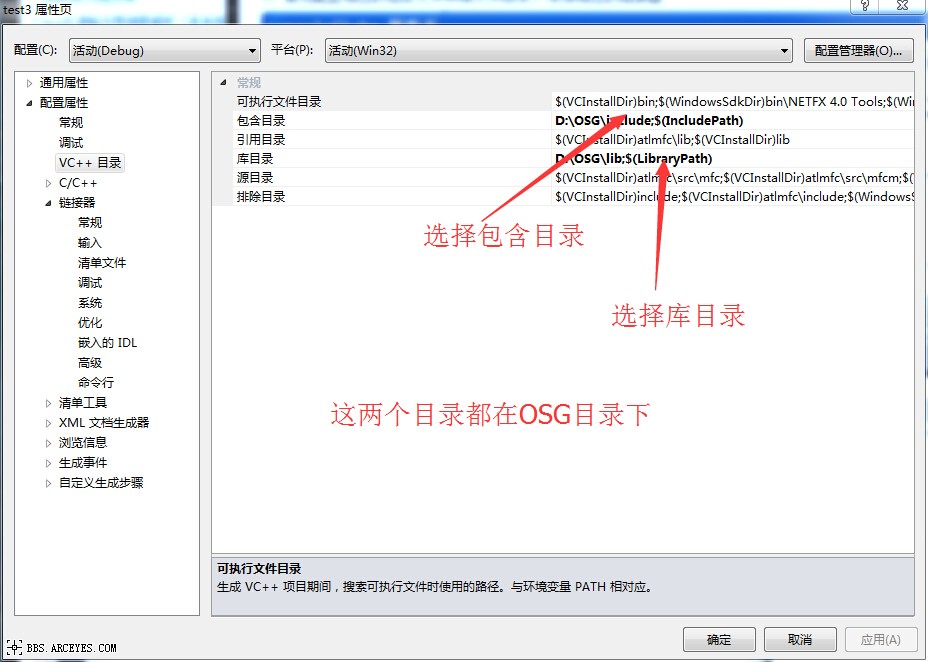

2、首先配置相应的包含文件和库文件目录,添加相应的链接器

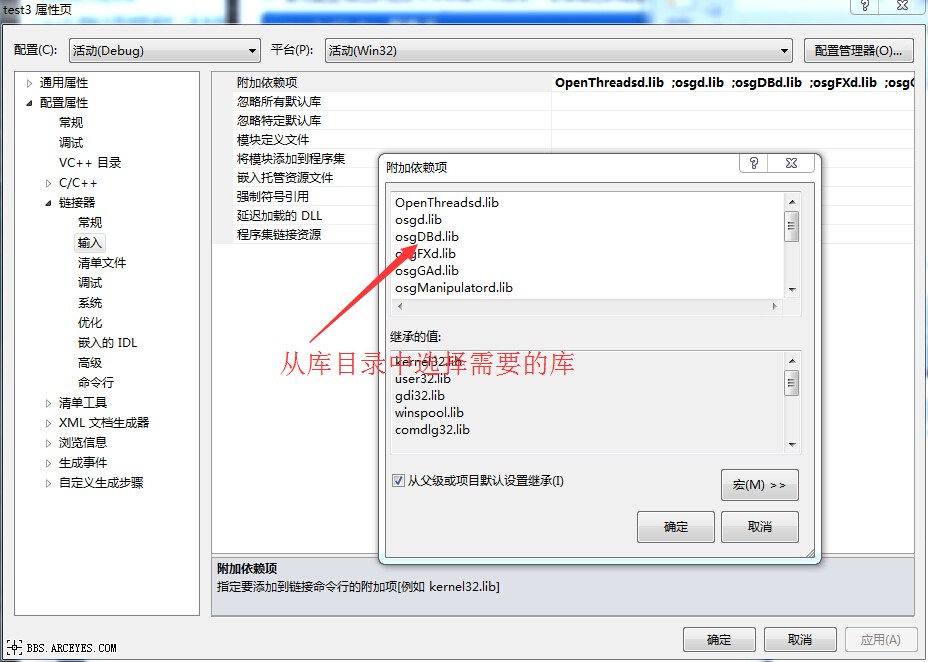

3、附加依赖项
01.OpenThreadsd.lib    02.osgd.lib    03.osgDBd.lib    04.osgFXd.lib    05.osgGAd.lib    06.osgManipulatord.lib    07.osgParticled.lib    08.osgShadowd.lib    09.osgSimd.lib    10.osgTerraind.lib    11.osgTextd.lib    12.osgUtild.lib    13.osgViewerd.lib



4、编写代码
#include "stdafx.h"
#include <osgViewer/viewer>
#include <osg/Node>
#include <osg/geode>
#include <osg\group>
#include <osgDB/readfile>
#include <osgDB/writefile>
#include <osgUtil\optimizer>
    int _tmain(int argc, _TCHAR* argv[])
    {
        osg::ref_ptr<osgViewer::Viewer> viewer=new osgViewer::Viewer();
        osg::ref_ptr<osg::Group> root=new osg::Group();
        osg::ref_ptr<osg::Node> node=osgDB::readNodeFile("mymap.earth");
        root->addChild(node.get());
        osgUtil::Optimizer optimizer;
        optimizer.optimize(root.get());
        viewer->setSceneData(root.get());
        viewer->realize();
        viewer->run();
        return 0;
    }
mymap.earth是一个earth 文件,earth其实是文本格式的文件
内容如下
<map name="MyMap" type="geocentric" version="2">
<image name="bluemarble" driver="gdal">
<url>world.tif</url>
</image>
</map>
其中world.tif使用的是相对路径,也就是当前目录,

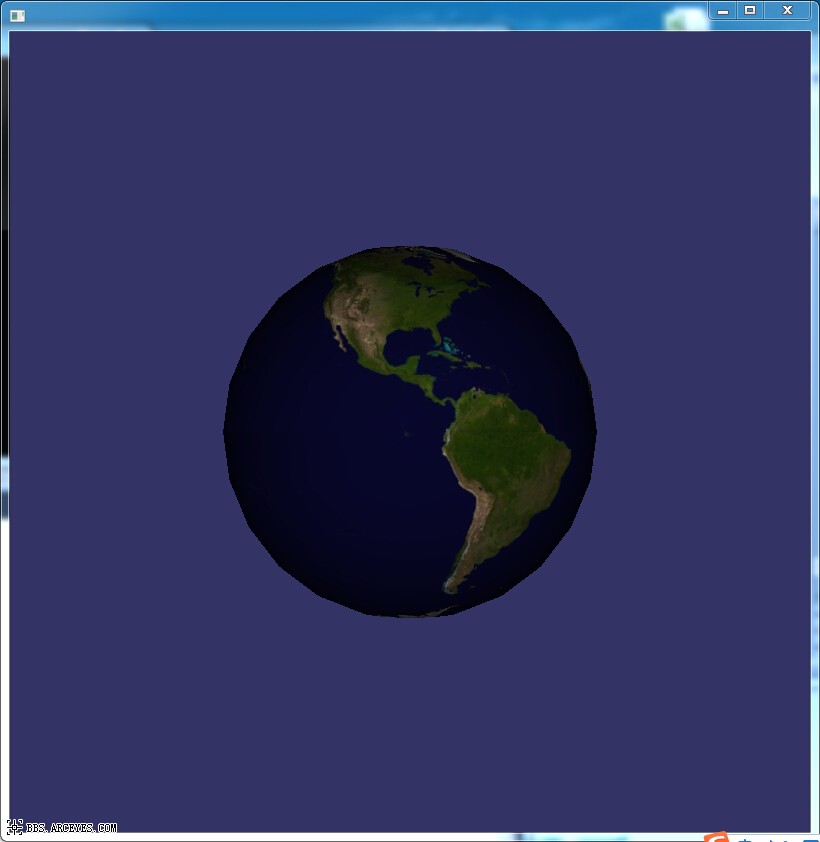

运行结果如下



在MyMap.earth中叠加我们想要的地方的高精度影像数据,代码如下
<map name="MyMap" type="geocentric" version="2">
        <image name="t1" driver="gdal">
                <url>data/world.tif</url>
        </image>
  <image name="t2" driver="gdal">
                    <url>data/tt2.tif</url>
          </image>
</map>

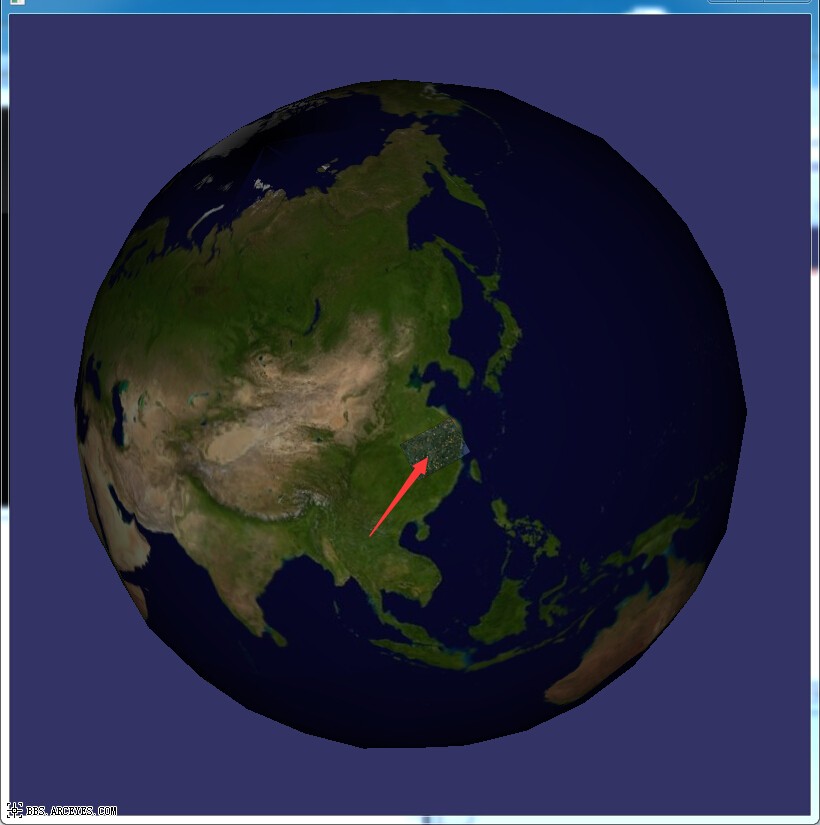

运行结果如下

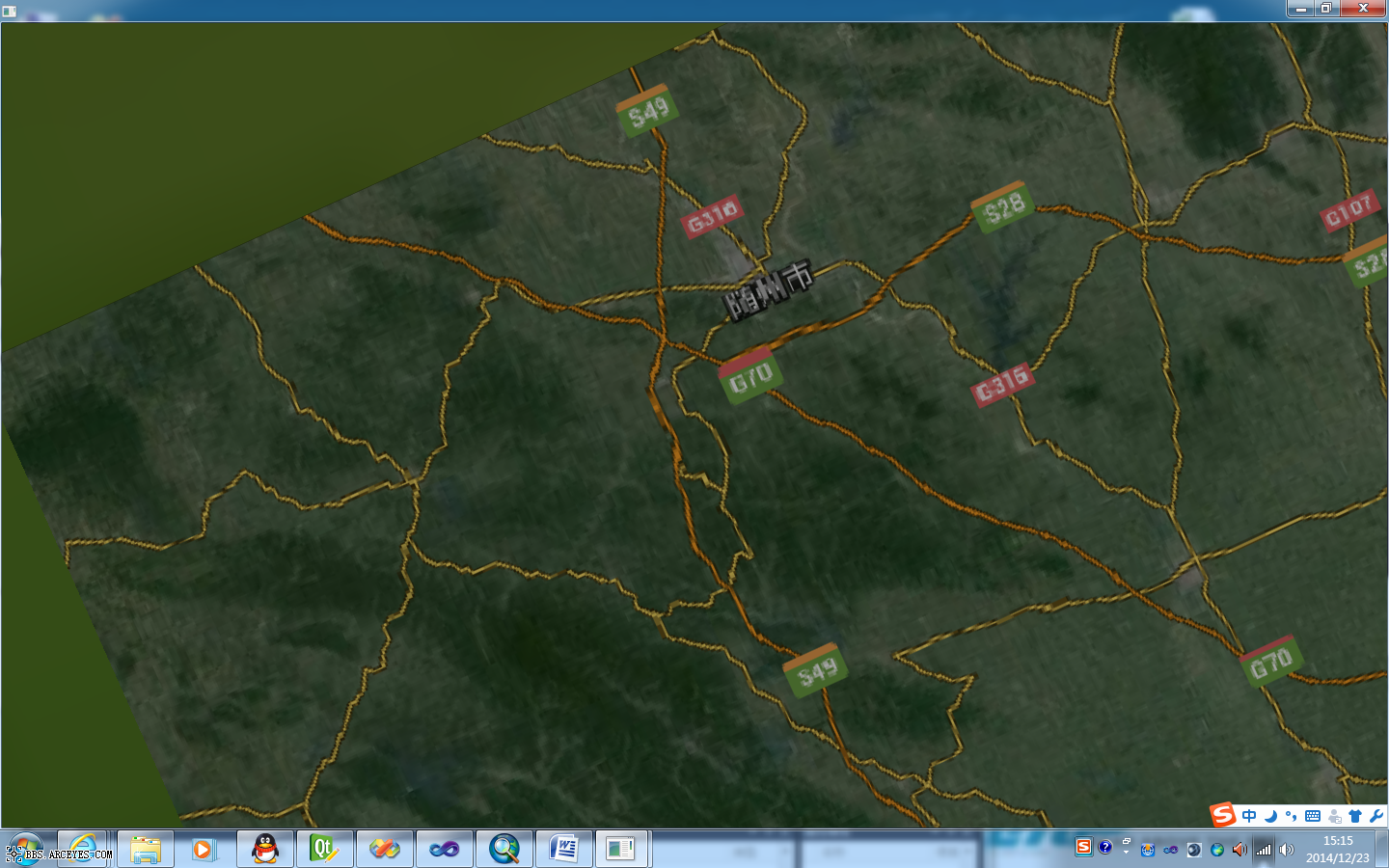

放大到最大级别,如下图



至此在osgearth加载谷歌卫星地图完成。
